CINTA COM ELETRODOS PARA UM TOMÓGRAFO DE IMPEDÂNCIA ELÉTRICA E CIRCUITO DE PROTEÇÃO ATIVA PARA UMA CINTA COM ELETRODOS

Classificação IPC

Prioridades unionistas

Resumo técnico

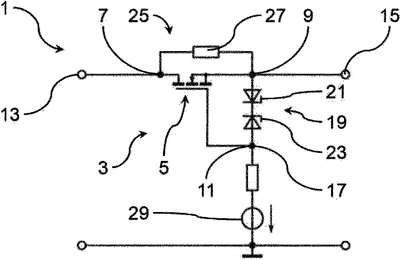

Um circuito de proteção ativa para um amplificador de medição de um tomógrafo de impedância elétrica com uma disposição do elemento de comutação é apresentado e reivindicado, em que a disposição do elemento de comutação apresenta uma entrada do eletrodo e uma saída, e pelo menos uma entrada de controle para uma tensão de controle. A entrada do eletrodo da disposição do elemento de comutação é formada para a conexão com um eletrodo de uma cinta com eletrodos para um tomógrafo de impedância elétrica. A saída da disposição do elemento de comutação é formada para a conexão com um amplificador de medição para um tomógrafo de impedância elétrica. A disposição do elemento de comutação forma uma conexão condutora entre a entrada do eletrodo da disposição do elemento de comutação e a saída da disposição do elemento de comutação, quando uma tensão adjacente a pelo menos uma entrada de controle estiver em uma primeira área de tensão, e não forma qualquer conexão condutora, quando a tensão adjacente a pelo menos uma entrada de controle estiver em uma segunda área de tensão. A tensão adjacente a pelo menos uma entrada de controle está na segunda área de tensão, quando uma tensão, que se encontra em uma área de desligamento, encosta na entrada do eletrodo. Além disso, é representada e reivindicada uma cinta com eletrodos para a tomografia de impedância.
