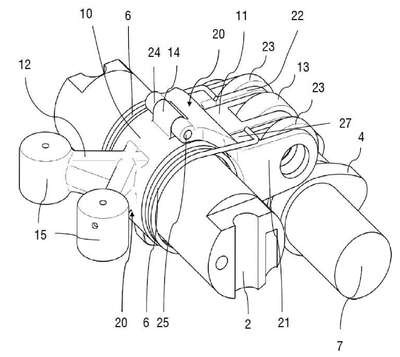

Patente de Invenção TREM DE VÁLVULA VARIÁVEL PARA UMA VÁLVULA DE ELEVAÇÃO E VEÍCULO AUTOMOTOR de MAN TRUCK & BUS AG — IPC F01L 1/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Patente concedida em 04/10/2022 e em vigor até 14/11/2036. Até lá, ninguém pode fabricar, usar ou vender a invenção no Brasil sem autorização do titular.
Proteção válida até:14/11/2036
Última movimentação publicada pelo INPI: 04/10/2022. Atualizamos a cada nova RPI, publicada semanalmente.
A invenção diz respeito a um trem de válvula variável para uma válvula de elevação, em particular para uma válvula de troca de gás de um motor de combustão interna, tal válvula pode ser movida periodicamente de forma indireta através de um came por meio de um braço oscilante entre uma posição fechada e uma aberta. O trem de válvula variável (1) compreende uma árvore de cames (3), com pelo menos um primeiro came (3) e pelo menos um segundo came (4, 5) que é disposto deslocado na direção longitudinal da árvore de cames (3), o pelo menos um primeiro came (3) e o pelo menos um segundo came (4, 5) sendo de projeto diferente em termos de seu contorno de came. Além disso, o trem de válvula (1) compreende um braço oscilante (10) que é montado de tal modo que ele possa ser girado sobre um eixo de braço oscilante (2), tal braço oscilante (10) é atribuído ao pelo menos um primeiro came (3) por meio de um rolo de pressão (13) em sua extremidade de árvore de cames lateral (11) e é conectado de forma operacional a pelo menos uma válvula de elevação em sua extremidade de válvula lateral (12) e uma alavanca de rolo (20) que é atribuída ao pelo menos um segundo came (4, 5) em sua extremidade de árvore de cames lateral (21) e é articulada em sua outra extremidade do braço oscilante (10), de tal modo que possa ser girada sobre o eixo de braço oscilante (2). Além disso, o trem de válvula variável (1) compreende um dispositivo de travamento hidráulico comutável (30), através do qual o braço oscilante (10) e a alavanca de rolo (20) são rigidamente travados entre si e ambos seguem o movimento do pelo menos um segundo came (4, 5) durante o ligamento ou desligamento.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Concessão da patente
#16.1
Prazo de Validade: 20 (vinte) anos contados a partir de 14/11/2016, observadas as condições legais
04/10/2022
RPI 2700
Deferimento
#9.1
06/09/2022
RPI 2696
Exigência preliminar
#6.21
07/07/2020
RPI 2583
Publicação do pedido de patente
#3.1
05/06/2018
RPI 2474
Pedido de patente depositado
#2.1
03/01/2017
RPI 2400
Publicação anulada
#2.6
ANULADA A PUBLICAÇÃO POR TER SIDO INDEVIDA2.5 NA RPI
27/12/2016
RPI 2399
Exigência - art. 21 da LPI
#2.5
13/12/2016
RPI 2397
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160067368 em 14/11/2016 04:07(WB).
