ELEMENTO PARA UM SISTEMA PARA CONECTAR UM SUPORTE DE PALETA DE LIMPADOR DE PARA-BRISA A UM BRAÇO DE ACIONAMENTO

Classificação IPC

Prioridades unionistas

Resumo técnico

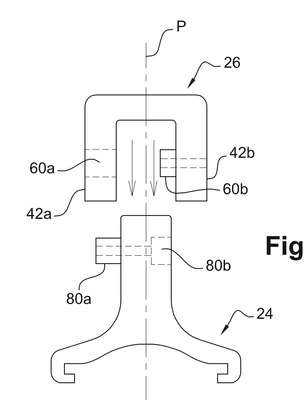

Elemento (24, 26) para um sistema para conectar um suporte de paleta de limpadorde para-brisa em um braço de acionamento, o dito elemento (24, 26) sendoprojetado para ser rigidamente conectado no dito suporte de paleta ou no dito braçoe incluindo dispositivo de rotação (80a, 80b; 60b, 60a) projetado para cooperar comdispositivo complementar (60a, 60b; 80b, 80a) de um outro elemento (26, 24) dosistema de conexão para formar um eixo de rotação entre o elemento (24, 26) e osegundo elemento (26, 24), o dito eixo de rotação sendo projetado para ser o eixode rotação entre o dito suporte de paleta e o dito braço, caracterizado em que osditos dispositivos de rotação (80a, 80b; 60b, 60a) incluem uma protuberância (80a,60b), que é arranjada em um lado do plano médio longitudinal (P) do dito elemento(24, 26) e é capaz de cooperar com uma cavidade (60a, 80b) no outro elemento (26,24), e uma cavidade (80b, 60a), que é arranjada no outro lado do dito plano (P) e écapaz de cooperar com uma protuberância (60b, 80a) no outro elemento (26, 24), oelemento (24, 26) sendo assimétrico em relação ao dito plano (P).
