MÓDULO ADAPTADOR ELETROMECÂNICO E MÓDULO DE LUMINÁRIA

Classificação IPC

Resumo técnico

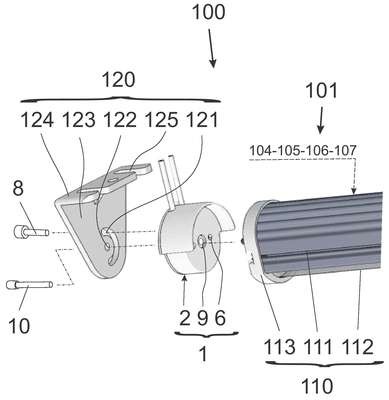

MÓDULO ADAPTADOR ELETROMECÂNICO E MÓDULO DE LUMINÁRIAO presente pedido de patente de invenção refere-se a módulo adaptador eletromecânico (1) e módulo luminária (100) obtido com o mesmo, pertencentes ao campo dos aparelhos de iluminação por LEDs; dito módulo adaptador (1) compreendido por receptáculo (2), disposto entre a extremidade de uma lâmpada de LED tubular ou similar (101) e um suporte (120) e dotado de parede (3) que incorpora soquete (6), no qual se acoplam pinos de conexão elétrica (102) da lâmpada (101); parede oposta (4) que incorpora duas porcas (7) alinhadas a corte semicircunferencial (121) do suporte (120) e que recebe parafuso (8) que atravessa o corte (121) e enrosca em uma das porcas (7); referido receptáculo (2) prevê furo central passante (9), que fica intercalado entre um furo (122) localizado no centro de curvatura do corte (121) e uma porca (103) localizada entre os pinos (102) da lâmpada (101) e que recebe parafuso (10), que atravessa o furo (122), furo passante (9) e enrosca na porca (103); dito adaptador aloja fiação (11); o módulo luminária (100) compreende, pelo menos: uma lâmpada de LED tubular ou similar (101), dois adaptadores (1) e dois suportes (120).
