EVAPORADOR PARA EVAPORAÇÃO DE UM PRIMEIRO FLUIDO POR MEIO DO CALOR PROVIDO POR UM SEGUNDO FLUÍDO E SISTEMA DE RECUPERAÇÃO DE CALOR PARA VEÍCULOS DE COMBUSTÃO INTERNA

Classificação IPC

Prioridades unionistas

Resumo técnico

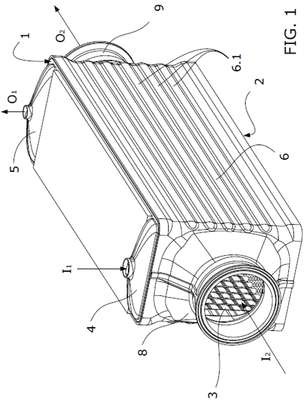

EVAPORADOR PARA EVAPORAÇÃO DE UM PRIMEIRO FLUIDO PORMEIO DO CALOR PROVIDO POR UM SEGUNDO FLUÍDO E SISTEMADE RECUPERAÇÃO DE CALOR PARA VEÍCULOS DE COMBUSTÃOINTERNA A presente invenção é um evaporador de fluxo cruzado adaptado para gerar vapor a partir do calor de gases de escape de um motor de combustão interna. O evaporador é constituído, dentre outros elementos, por duas chapas afastadas uma da outra, as quais contêm câmaras. Os tubos de troca de calor se comunicam alternadamente com as câmaras de ambas as chapas, estabelecendo um caminho específico para o fluido destinado à mudança de fase. Os tubos que se estendem entre as câmaras das duas chapas são dispostos transversalmente em relação ao fluxo do gás quente. Esse evaporador é apropriado para sistemas de recuperação de calor usando um ciclo de Rankine, fazendo uso do calor dos gases de escape.A invenção é caracterizada por uma configuração especial das paredes, o que impede a falha por rachadura ou dano causado como resultado da expansão diferencial entre os tubos trocadores e as ditas paredes.
