DISPOSITIVO DE UM CONJUNTO DE CAVILHADOR AUTOMÁTICO

Classificação IPC

Resumo técnico

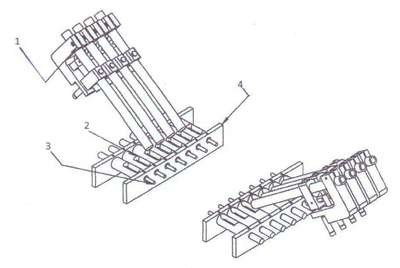

DISPOSITIVO DE UM CONJUNTO DE CAVILHADOR AUTOMÁTICO, disposição construtiva de patente de Invenção (PI) de um conjunto cavilhador automático à ser utilizado na indústria moveleira, na montagem de móveis, trata-se de uma peça isolada que executa o processo de colocação de cavilhas em peças moveleiras, acoplado em qualquer tipo de furadeira multiplica, as cavilhas preparadas e depositadas em um recipiente vibratório, descem por uma mangueira transparente até o dispositivo (1) que as separa e libera uma a uma para introdução na peça desejada, a máquina furadeira aciona o comando do dispositivo (1) que libera a cavilha descendo por gravidade até o tubo de cavilha (2), quando o dispositivo se movimenta, chega até o furo (gabarito) onde vai ser colocada, acionando um comando pneumático por pistão, acoplado em uma base de empurradores (4), o eixo empurrador de cavilha (3) entra na peça através de pressão e uma chapa de aço, cortada a laser e usinada (5), faz com que as cavilhas parem e sejam liberadas uma a uma, o trefilado usinado forma a base do pino que segura a próxima cavilha no ciclo (3), trata-se de um pino que segura o tubo de cavilhas (2) e regula o tamanho destas, já o pino do quadro (6) faz parar a segunda cavilha de dentro do tubo de cavilhas (2), a mola (7) evita que o pino (6) estrague a cavilha, os tubos de cavilha apoiam e as guiam para que sejam ejetadas pelo eixo empurrador (3) na lateral do móvel, no caso gavetas.
