ANEL DE VEDAÇÃO DE ENVELOPE APLICADO EM PROCESSO DE VULCANIZAÇÃO EM AUTOCLAVE PARA PNEUS SEM CÂMARA

Classificação IPC

Resumo técnico

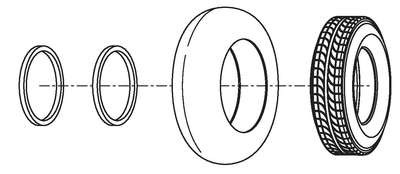

Trata-se anel (10) do tipo utilizado para vedação de envelope (EP) em pneu (P) para processo de vulcanização; dito anel de vedação (10) é instalado, aos pares, na face cônica (FC) de assentamento do talão (TL) do pneu sem câmara (PN); a montagem de cada anel de vedação (10) é realizada através de um conjunto de travas (CT) acionadas por molas de compressão (ML), cuja força é calculada para absorção das variações dimensionais decorrentes dos processos de fabricação do pneu ou das dilatações e deformações decorrentes de seu uso durante a vida útil; dito conjunto de travas (CT) pode ser fixado por meio de solda ou parafusos e são distribuídas radialmente em todo o perímetro interno da dita parede ortogonal (12) do anel (10); dita distribuição simétrica é variável em sua quantidade em função do dimensionamento do pneu (P) onde quanto maior o diâmetro (d) do pneu (P) maior a quantidade de travas (CT), sendo que o espaçamento (e) entre cada trava (CT) é definido para a montagem de ganchos de sustentação (GB) em qualquer dimensão de autoclave (AU) fabricada no mercado para cada segmento especifico de pneu (P); cada trava (CT) é compreendida por suporte (20) e mecanismo móvel (30) montados entre si pela justaposição de abas (21)/(31) através de um eixo transversal (E1); dito mecanismo móvel (30) articula no eixo (E1) do suporte (20) e é compreendido por peça única provida de setor de alojamento (SA) da pá (41) da alavanca de acionamento (40) e setor de pressão (SP) do flanco interno do talão (TL) para a vedação do envelope (EP) junto a face cônica (t1) do pneu (P).
