SISTEMA E MÉTODO DE SENSORIAMENTO DE PRESSÃO UTILIZANDO FIBRA ÓPTICA E PADRÕES SPECKLE

Classificação IPC

Resumo técnico

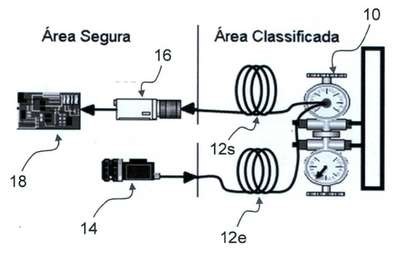

SISTEMA E MÉTODO DE SENSORIAMENTO DE PRESSÃO UTILIZANDO FIBRA ÓPTICA E PADRÕES SPECKLE. A presente invenção está relacionada a sensores de pressão para áreas classificadas que utilizam fibra óptica. Nesse contexto, a presente invenção provê um sistema de sensoriamento de pressão utilizando fibra óptica e padrões speckle, compreendendo (i) um manômetro mecânico (10) compreendendo um dispositivo giratório acionado por um tubo de Bourdon, (ii) uma fonte de laser (14) de baixa potência conectada por um cabo de fibra óptica multimodo de entrada (12e) à região do dispositivo giratório do manômetro mecânico (10), (iii) um dispositivo de captura de imagem (16), conectado por um cabo de fibra óptica multimodo de saída (12s) à região do dispositivo giratório do manômetro mecânico (10), adaptado para capturar imagens de padrão speckle refletidas pelo laser na região do dispositivo giratório do manômetro mecânico (10) e (iv) um processador (18), conectado ao dispositivo de captura de imagem (16), adaptado para processar as imagens refletidas capturadas pelo dispositivo de captura de imagem (16) e correlacioná-las com valores de giro de referência do dispositivo giratório obtidos experimentalmente. Um método de sensoriamento e pressão utilizando fibra óptica e padrões speckle de acordo com o sistema acima descrito também é provido.
