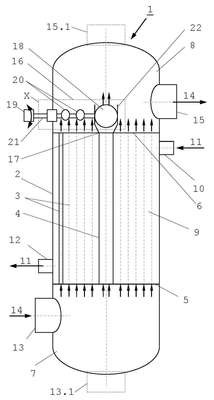

PERMUTADOR DE CALOR. Um permutador de calor que compreende uma pluralidade de tubos de transferência de calor (3) e um tubo de desvio centralmente disposto (4) que são retidos individualmente entre uma placa de tubo (5) de uma câmara de entrada de gás (7) e uma placa de tubo (6) de uma câmara de saída de gás (8), em que as placas de tubo respectivas (5, 6) são conectadas a uma camisa cilíndrica, no interior da qual um espaço de camisa (9) é formado, no qual os tubos de transferência de calor (3) e o tubo de desvio (4) são encerados e um refrigerante (11) pode ser introduzido. Um dispositivo de controle (16), que compreende uma válvula de borboleta (18) e um acionamento (19), é disposto na extremidade de saída (17) do tubo de desvio (4). O dispositivo de controle (16) é destinado a ajustar uma temperatura de saída de gás do permutador de calor (1) em uma certa faixa de temperatura, em que uma velocidade de descarga e uma quantidade descarregada de um fluxo de gás residual não resfriado (14) a partir do tubo de desvio (4) podem ser controladas pela válvula de borboleta (18), que é disposta na extremidade de saída (17) do tubo de desvio (4) e é ajustável por meio do dispositivo de controle (16). A válvula de borboleta (18) consiste em um material resistente à corrosão em temperatura elevada na faixa de temperatura sensível à corrosão em temperatura elevada.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
30/11/2021
RPI 2656
Deferimento
#9.1
17/08/2021
RPI 2641
Exigência preliminar
#6.21
10/03/2020
RPI 2566
Publicação do pedido de patente
#3.1
10/10/2017
RPI 2440
Pedido de patente depositado
#2.1
29/08/2017
RPI 2434
Exigência - art. 21 da LPI
#2.5
01/08/2017
RPI 2430
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160061083 em 19/10/2016 06:52(WB).
