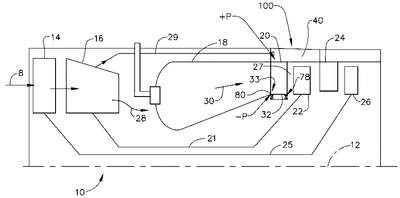

Patente de Invenção MONTAGEM DE VEDAÇÃO DE FOLHA ARQUEADA DE MOTOR E BOCAL DE TURBINA SEGMENTADA de GENERAL ELECTRIC COMPANY — IPC F01D 9/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 19/10/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
Trata-se de uma montagem de vedação de folha arqueada do motor de turbina a gás (33) que inclui vedação de folha arqueada (52) que se estende radialmente e circunferencialmente entre os primeiro e segundo componentes de turbina adjacentes (4, 6). Partes de vedação de folha superior e inferior (54, 56) de vedação de folha (52) estão em ranhuras superior e inferior arqueadas radialmente espaçadas (9, 11) nos primeiro e segundo componentes de turbina (4, 6) respectivamente. A vedação (52) inclui um corpo arqueado (58) e uma aba de retenção circunferencial (61) se estendendo radialmente na direção contrária ao corpo (58) e disposta em um entalhe (63) em uma parede (72, 73) de ranhuras (9, 11). A vedação (52) pode ter uma espessura (T) entre 3 mils e 35 mils e/ou rigidez torcional entre 0,015 a 0,15 lb/pol. Os componentes de turbina (4, 6) podem ser componentes de bocal de turbina superior e inferior radialmente adjacentes (94, 96). O componente superior ou inferior (94, 96) pode ser feito de um material compósito de matriz de cerâmica. O plenum do ar de arrefecimento anular (46) que inclui cavidades de fluxo (51) nos segmentos de anel de suporte interno (45) pode estar no componente inferior (96) e em comunicação de fluxo com aerofólios de carenagem ocos (98).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
21/01/2020
RPI 2559
Arquivamento - Art. 33 da LPI
#11.1
05/11/2019
RPI 2548
Publicação do pedido de patente
#3.1
18/07/2017
RPI 2428
Pedido de patente depositado
#2.1
29/11/2016
RPI 2395
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160060809 em 19/10/2016 11:06(WB).
