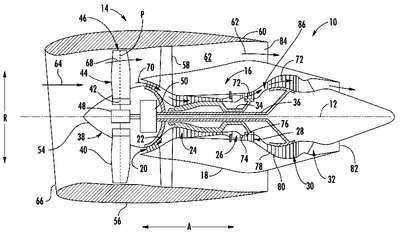

Patente de Invenção VENTILADOR DE PASSO VARIÁVEL PARA UM MOTOR DE TURBINA A GÁS de GENERAL ELECTRIC COMPANY — IPC F01D 5/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 07/10/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
VENTILADOR DE PASSO VARIÁVEL PARA UM MOTOR DE TURBINA A GÁS. Trata-se de um ventilador de passo variável (38) para um motor de turbina a gás que inclui uma pá de ventilador (40) que define um eixo geométrico de passo (P) e é fixada em uma extremidade radialmente interna em um mecanismo de munhão (92). O ventilador de passo variável (38) também inclui um disco (42) que tem um segmento de disco (90) com o mecanismo de munhão (92) que se estende pelo menos parcialmente através do segmento de disco (90). Uma chaveta (110) é posicionada pelo menos parcialmente em uma fenda de chaveta (128) definido em uma base (126) do mecanismo de munhão (92), e posicionada adicionalmente de modo adjacente a um membro de suporte do segmento de disco (90). A chaveta (110) define uma primeira linha de contato (130) entre a chaveta (110) e a fenda de chaveta (128) e uma segunda linha de contato (132) entre a chaveta (110) e o membro de suporte. A primeira e a segunda linhas de contato (132) definem, respectivamente, uma primeira linha de referência de contato (134) em uma segunda linha de referência de contato (136). A primeira e a segunda linhas de referência de contato (134, 136) definem um ângulo com o eixo geométrico de passo (P) da pá de ventilador (40) maior do que zero grau e menor do que noventa graus.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
14/01/2020
RPI 2558
Arquivamento - Art. 33 da LPI
#11.1
29/10/2019
RPI 2547
Publicação do pedido de patente
#3.1
18/07/2017
RPI 2428
Pedido de patente depositado
#2.1
29/11/2016
RPI 2395
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160058064 em 07/10/2016 09:01(WB).
