CARRO TRIPPER ACOPLÁVEL A UM TRANSPORTADOR DE CORREIA

Classificação IPC

Resumo técnico

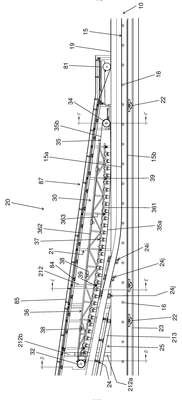

CARRO TRIPPER ACOPLÁVEL A UM TRANSPORTADOR DE CORREIA. A presente invenção propõe um carro tripper (20) acoplável a um transportador de correia (10) aplicado para a alimentação de material a granel (70) para um carregador de navio (50). De acordo com a invenção, o carro tripper (20) compreende um transportador de correia de restrição (30) tendo um tambor de acionamento (32), um tambor de esticamento (34) e uma correia de restrição (35), do tipo sem-fim. A correia de restrição (35) é sustentada pelo tambor de acionamento (32) e pelo tambor de esticamento (34), de modo a definir um lado de restrição (35a) representado por um tramo inferior da correia de restrição (35) posicionado entre o tambor de acionamento (32) e o tambor de esticamento (34), e de modo a definir um lado de retorno (35b) representado por um tramo superior da correia de restrição (35) posicionado entre o tambor de acionamento (32) e o tambor de esticamento (34). O transportador de correia de restrição (30) compreende ainda uma pluralidade de conjuntos de roletes de restrição (37) dispostos longitudinalmente espaçados entre o tambor de acionamento (32) e o tambor de esticamento (34) para sustentar o lado de restrição (35a) da correia de restrição (35). A correia de restrição (35) é movimentada pelo tambor de acionamento (32) acionado por um motor de acionamento (32a). Ainda, o transportador de correia de restrição (30) está posicionado de maneira que o lado de restrição (35a) da correia de restrição (35) esteja voltado para um lado de transporte (15a) da correia de carga (15) do transportador de correia (10) e está configurado de maneira a estender-se desde uma porção anterior ao conjunto de roletes de início de inclinação (24i) do carro tripper (20) até uma porção posterior ao conjunto de roletes de início de inclinação (24i) do carro tripper (20).
