SISTEMA DE MATRIZ DE ANTENAS EM FASE, E, MÉTODO PARA CONTROLAR E MONITORAR UM SISTEMA DE MATRIZ DE ANTENAS EM FASE

Classificação IPC

Prioridades unionistas

Resumo técnico

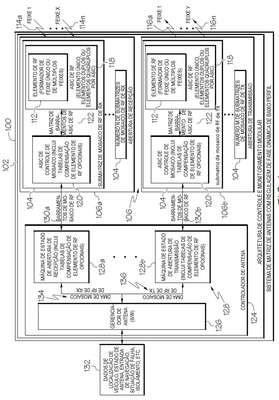

Um sistema de matriz de antenas em fase que pode incluir uma pluralidade de submatrizes de mosaico de radiofrequência (RF) arranjadas em um certo padrão para definir uma abertura de RF. Cada submatriz de mosaico de RF pode incluir uma multiplicidade de elementos de RF e cada elemento de RF pode ser controlado separadamente para dirigir ou rastrear um feixe de RF gerado ou recebido pelo elemento de RF. O sistema de matriz de antenas em fase também pode incluir um controlador de antena configurado para processar dados para dirigir ou rastrear um ou mais feixes de RF pela multiplicidade de elementos de RF. O controlador de antena pode adicionalmente incluir uma pluralidade de máquinas de estado de abertura. Uma máquina de estado de abertura pode ser associada a cada submatriz de mosaico de RF para controlar a operação da submatriz de mosaico de RF associada. O sistema de matriz de antenas em fase pode adicionalmente incluir uma pluralidade de barramentos de mosaico de RF. Um barramento de mosaico de RF acopla operacionalmente cada máquina de estado de abertura à submatriz de mosaico de RF.
