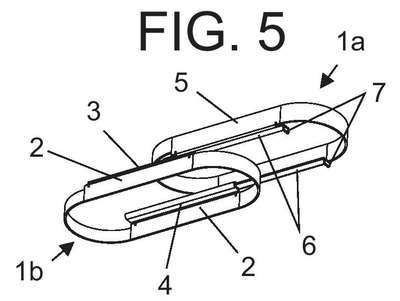

Patente de Invenção CINTA PARA GAIOLA DE MANGA FILTRANTE, COM SISTEMA DESLIZANTE DE MONTAGEM EM EQUIPAMENTO DO TIPO FILTRO DE MANGA de M.C. FIL TECNOLOGIA DE FILTRAGENS LTDA. — IPC B01D 29/13. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 13/09/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
RESUMO?CINTA PARA GAIOLA DE MANGA FILTRANTE, COM SISTEMA DESLIZANTE DE MONTAGEM EM EQUIPAMENTO DO TIPO FILTRO DE MANGA?Para facilitar a união e o travamento, em montagem vertical de gaiolas (G) de estruturação de tecido de manga filtrante (M). Para tanto, um par de cintas, tais como cinta-fêmea (1a) com trilhos internos (4) superiores, contrapostos, é correspondente à uma cinta-macho (1b) com perfis-guias internos (6) inferiores. Para o uso a cinta-fêmea (1a) e a cinta-macho (1b) são soldadas em ambas as extremidades da armação da gaiola (G). Para a montagem, os perfis-guias (6) da cinta-macho (1b), na parte inferior de uma gaiola (G1) são alinhados aos trilhos internos (4) da cinta-fêmea (1a), na parte superior da gaiola (G2) subsequente, seguindo-se então o acoplamento deslizante, no sentido horizontal, delimitando por batentes (7) dos extremos dos perfis-guias (6). Simultaneamente, os extremos opostos dos perfis-guias (6) ultrapassam, de forma apenas parcial (segundo o projeto), os trilhos (4), sendo dobrados em forma de linguetas (8) completando-se o travamento entre as cintas (1b) e (1a) e, consequentemente fixando-se as gaiolas (G) sucessivamente para montagem vertical.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
17/12/2019
RPI 2554
Arquivamento - Art. 33 da LPI
#11.1
01/10/2019
RPI 2543
Publicação do pedido de patente
#3.1
03/04/2018
RPI 2465
Pedido de patente depositado
#2.1
16/11/2016
RPI 2393
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160051215 em 13/09/2016 04:12(WB).
