MÓDULO ELETRÔNICO DE CONTROLE PARA ACIONAMENTO AUTOMÁTICO DOS FAROIS BAIXOS DE VEICULOS AUTOMOTORES

Classificação IPC

Resumo técnico

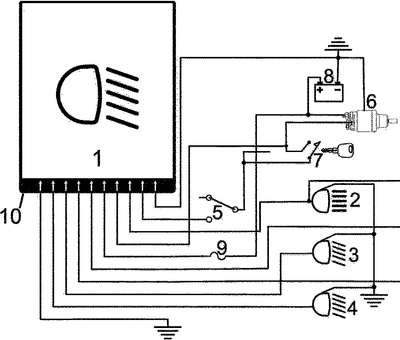

Trata-se a presente Patente de invenção, de um módulo eletrônico, elaborado com a finalidade de acendimento e desligamento automático dos faróis baixos dos veículos automotores, sincronizados com o funcionamento do motor. O dispositivo foi concebido com recursos eletrônicos, o que possibilita seu uso em qualquer veículo com sistema elétrico 12 ou 24 volts cujo tipo ou modelo esteja obrigatoriamente sob a vigência legal da Lei de nº 13.290/2016 que obriga o uso de faróis baixos durante o período diurno e noturno nas rodovias federais e estaduais. Sendo: (1) Entrada de Referência Elétrica ?Luz Alta?, oriunda do comando de faróis do veículo (2) Comando de Comutação Automático do farol baixo esquerdo (3) Comando de Comutação Automático do farol baixo direito (4) Chave de Habilitação do Módulo para eventuais manutenções do sistema elétrico veicular (5) Sincronismo que visa o desligamento dos faróis no momento da partida do motor de arranque. (6) Todo o sistema eletrônico de controle dos faróis baixos só se tornará habilitados quando o acionamento da partida do motor veicular for acionado. (7) Sendo um módulo eletrônico, o mesmo tem o start up, ou seja, o início de funcionamento, dependente momentaneamente da bateria veicular, (8) e após a partida do motor, o circuito do módulo continuará acionado via alternador. A linha alimentadora do módulo e, consequentemente os faróis baixos, por segurança, são alimentados através de um fusível compatível com a corrente elétrica de carga. (9) A ligação eletroeletrônica que conecta o módulo ao sistema original do veículo, é efetuado através de um soquete apropriado. (10)
