Patente de Invenção ANODO POR FIXAÇÃO MAGNÉTICA de WORKSHIP DO BRASIL SERVIÇOS TÉCNICOS LTDA EPP — IPC C23F 13/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 24/08/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

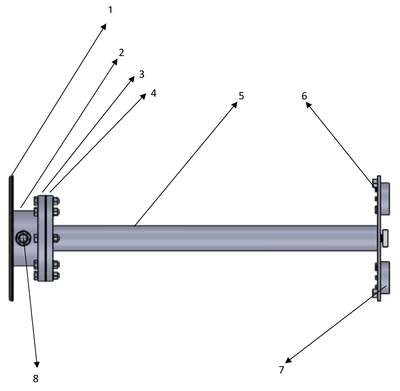

Anodo por Fixação Magnética. O anodo de corrente impressa com fixação magnética é composto por um anodo circular de titânio ativado por óxido de metais nobres com 508mm de diâmetro e capacidade de dispersão de corrente de até 175 Ampères sob 24 V DC¹, fixado internamente a uma caixa de ligação² de aço carbono 1020 com 9.52mm de parede e medindo 300mm de diâmetro externo por 200mm de comprimento, que é preenchida com resina de borracha para prover estanqueidade à conexão elétrica do anodo. Esta caixa de ligação do anodo por sua vez é fixada através de um flange³ a um flange cego 4 que está soldado ao afastador 5 . Este afastador é um tubo mecânico sem costura de aço carbono 1020 e tem 127mm de diâmetro por 1500mm de comprimento e possui ainda dois olhais de manobra em sua área superior. O afastador é então soldado à chapa base 6 que é de aço carbono 1020 e mede 500mm x 500mm x 9.52mm. Na chapa base estão fixados 06 imãs 7 com caixa de aço inox, imersos em resina isolante . Cada imã suporta uma carga de 300Kg de arrancamento e 150Kg de escorregamento, totalizando capacidade de fixação de 1200Kg e 600Kg respectivamente. Todo este conjunto submerso será protegido com cobertura de pintura epóxi subaquática com espessura média de 1mm. O anodo é ligado através de um cabo elétrico 8 próprio para submersão e torsão com capacidade de carga mecânica de 2.500Kg e elétrica de 175 Ampères. Sua capa externa é de fibra sintética de aramida. No convés da embarcação se encontrará o suporte de fixação do cabo elétrico 9 . Após ele há uma caixa de junção 10 tipo EX (à prova de explosão) onde o cabo elétrico que vem do anodo será conectado, permitindo que deste ponto seja cabeado até o painel de controle do sistema. O anodo de corrente impressa com fixação magnética possui peso próprio de aproximadamente 50 Kg (parte submersa) e outros 20 Kg (parte superior no convés e cabo elétrico). Foram realizados cálculos de resistência dos materiais considerando arrasto e peso próprio, assim como testes em escala de 1 para 5.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
26/11/2019
RPI 2551
Arquivamento - Art. 33 da LPI
#11.1
10/09/2019
RPI 2540
Publicação do pedido de patente
#3.1
13/03/2018
RPI 2462
Pedido de patente depositado
#2.1
16/05/2017
RPI 2419
Exigência - art. 21 da LPI
#2.5
24/01/2017
RPI 2403
Exigência - art. 21 da LPI
#2.5
25/10/2016
RPI 2390
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160046169 em 24/08/2016 01:38(WB).
