SISTEMA CONSTRUTIVO E PROCESSO APLICADO A EQUIPAMENTO DE TRANSFERÊNCIA DE TINTURA DE SEMENTE DE URUCUM PARA ÓLEO VEGETAL POR MEIO DE LIXAMENTO

Classificação IPC

Resumo técnico

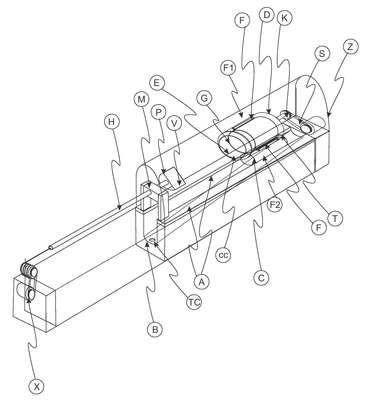

SISTEMA CONSTRUTIVO E PROCESSO APLICADO A EQUIPAMENTO DE TRANSFERÊNCIA DE TINTURA DE SEMENTE DE URUCUM PARA ÓLEO VEGETAL POR MEIO DE LIXAMENTO sendo duas vigas inclinadas estruturais ascendentes(A) entre elas uma calha côncava inclinada descendente (B), e acima um rolete longitudinal(C) auxiliar no movimento giratório do tambor de armazenamento(D) contendo em duas laterais internas(F1;F2), perfil longitudinal(F) em forma de canaleta para encaixe dos perfis longitudinais(P) do tambor interno(G) o qual é acoplado, sendo construído com orifícios e revestido internamente por uma malha de aço tipo peneira(E), sendo que o conjunto cilíndrico(cc) em rotação de eixo(K) por correia a motor(S); e no outro extremo alocado um suporte(M) por meio de orifício uma haste(H), possuindo uma plataforma semicilíndrica(P) posicionada dentro do conjunto cilíndrico(cc), possuirá a função de lixamento das sementes que caírem sobre sua superfície plana inclinada(V) em decorrência do giro do conjunto cilíndrico(cc) o qual terá seu volume parcialmente com óleo vegetal comestível, e as sementes no tambor interno(G), com o giro do conjunto cilindro(cc) são esfoladas aos deslizarem pela malha de aço tipo peneira(E), sendo extraído a tintura e absorvido no óleo vegetal; e as sementes serão retidas no tambor interno(G), e o óleo vegetal comestível transpassara o tambor interno(G) para o tambor de armazenamento(D) até que seja extraído a tintura, restando recolher a haste(H) ao ponto inicial, paralisando o conjunto cilindro(cc) para a extração do tambor interno(G) com as sementes processadas, e a retirada do óleo vegetal o qual estará pronto para consumo, impregnado de tintura por torneira de vazão superior(T1) e torneira de vazão inferior(T2) podendo óleo vegetal ser antes processado com ingredientes; para o processamento o equipamento possui tampa de cobertura(Z).
