PROCESSO DE VEDAÇÃO DE PLACAS ELETRÔNICAS DE MÁQUINAS DE LAVAR ROUPA E INVÓLUCRO TRANSPARENTE PARA ACONDICIONAMENTO DE PLACA ELETRÔNICA

Classificação IPC

Resumo técnico

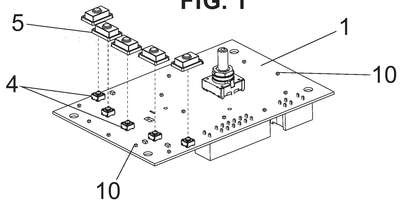

PROCESSO DE VEDAÇÃO DE PLACAS ELETRÔNICAS DE MÁQUINAS DE LAVAR ROUPA E INVÓLUCRO TRANSPARENTE PARA ACONDICIONAMENTO DE PLACA ELETRÔNICA A presente invenção se refere a um processo de vedação de placas eletrônicas de máquinas lavadoras de roupas automáticas, o qual se utiliza de um invólucro transparente para armazenamento e fixação de dita placa eletrônica, onde a placa eletrônica é provida de leds e chaves de pressão, sendo ditas chaves de pressão cobertas e protegidas por capas de silicone. O invólucro (3) utilizado no processo de vedação da presente patente de invenção possui uma superfície transparente, sendo passível de alojar em seu interior a placa eletrônica (1) de comando e interface de máquina de lavar roupas, onde a vedação da placa eletrônica (1) é feita por meio de banho de resina (2) ?potting?, que envolve toda a placa no interior do invólucro (3) em ambos os lados da placa, interno e externo, e pelas capas de silicone (5) que recobrem as chaves de pressão (4) de acionamento. A transparência do invólucro (3) permite ao usuário a visualização da luminosidade das lâmpadas leds (10) da placa (1), completamente imersas na resina (2) de revestimento.
