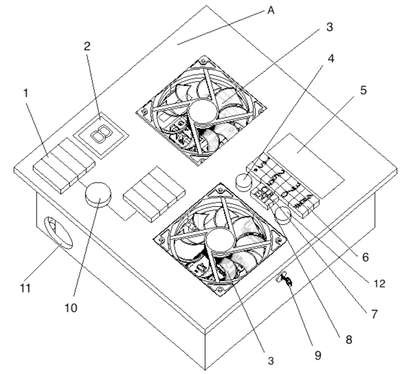

Patente de Invenção SISTEMA MICROCONTROLADO PARA DETECÇÃO DE DISTÚRBIOS EM REDES HIDRÁULICAS RESIDENCIAS E PREDIAIS — IPC G05B 19/048. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SISTEMA MICROCONTROLADO PARA DETECÇÃO DE DISTÚRBIOS EMREDES HIDRÁULICAS RESIDENCIAS E PREDIAIS De acordo com a presente invenção, é possível monitorar as estações elevatórias de estruturas residenciais, comerciais e prediais a baixo custo, através da implementação de um módulo de controle inteligente capaz de atuar remotamente de forma preventiva e corretiva com associações entre microcontrolador (16), modem GSM (18),válvula solenóide (22), fonte de alimentação (17), sensor de vazão (21), sensor de corrente elétrica de efeito hall (15), relê do microcontrolador (14) e componentes eletrônicos diversos tais como leds (1), display (5),teclado numérico (6), exaustores (3), contador de registro (2) acoplados na tampa da caixa comando (A) que abriga esses componentes e possibilita a comunicação e manuseio por parte do usuário. Este sistema utiliza dois sensores ultrassônicos (19) e (20) que substituem os eletroníveis comerciais, indicando com precisão nível de fluido em cada reservatório e acusando presença ou ausência de abastecimento urbano. O microcontrolador possui seu banco de dados composto por modelos matemáticos de autores da literatura de instalações hidráulicas e sanitárias através de métodos para cálculos parâmetros ideais para cada situação, sendo qualquer anormalidade acusada via SMS.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
22/08/2023
RPI 2746
Exigência preliminar (variante)
#6.22
09/05/2023
RPI 2731
Publicação do pedido de patente
#3.1
27/02/2018
RPI 2460
Pedido de patente depositado
#2.1
20/06/2017
RPI 2424
Exigência - art. 21 da LPI
#2.5
20/09/2016
RPI 2385
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160043051 em 10/08/2016 11:03(WB).
