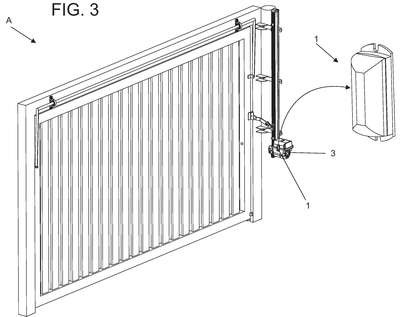

Patente de Invenção SENSOR EMISSOR/RECEPTOR DE FEIXE DE LASER, PARA DETECÇÃO DE OBJETOS EM APROXIMAÇÃO E SISTEMA DE SEGURANÇA de GAREN AUTOMAÇÃO S/A — IPC E04H 6/42. Figura publicada pelo INPI na Revista da Propriedade Industrial.
SENSOR EMISSOR/RECEPTOR DE FEIXE DE LASER, PARA DETECÇÃO DE OBJETOS EM APROXIMAÇÃO E SISTEMA DE SEGURANÇA?, para impedir colisões entre veículos ou pessoas (VP) ao aproximarem-se de cancelas, portões automáticos e similares no momento de sua abertura ou fechamento. Para isso, um sensor de emissão e recepção de feixe de laser (F), em peça única, é instalado em pontos estratégicos de cancelas, portões automáticos e outros dispositivos de acesso (A) similares. O sistema trabalha com uma distância de risco (DR) relacionada à emissão do feixe de laser (F), calculada no tempo de retorno ao mesmo sensor (1) durante a aproximação de veículos ou pessoas (VP). Quando da etapa de abertura e fechamento de cancela, portão ou outro (A), o sensor (1) passa a emitir o feixe de laser (F) que, pelas suas propriedades, retorna ao mesmo ponto, ou seja, ao próprio receptor do sensor (1), sendo tais informações constantemente enviadas ao módulo de controle (2). Quando, porém, um veículo ou pessoa (VP) em aproximação ultrapassar a distância de risco (DR) predefinida no momento em que o dispositivo de acesso (A) estiver abrindo ou fechando, o feixe de laser (F) retorna de modo fora dos padrões diretamente ao mesmo sensor (1) que, por meio de um módulo de controle (2) paralisa e aciona o reverso do motor/automatizador (3) do referido dispositivo de acesso (A).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
20/06/2023
RPI 2737
Exigência preliminar (variante)
#6.22
07/03/2023
RPI 2722
Publicação do pedido de patente
#3.1
06/03/2018
RPI 2461
Transferência deferida
#25.1
27/02/2018
RPI 2460
Pedido de patente depositado
#2.1
18/10/2016
RPI 2389
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160042361 em 08/08/2016 11:50(WB).
