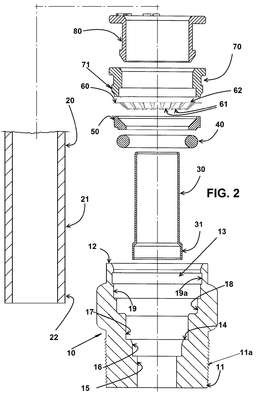

Patente de Invenção CONECTOR DE ENGATE RÁPIDO PARA TUBOS TERMOPLÁSTICOS de PARKER HANNIFIN INDÚSTRIA E COMÉRCIO LTDA — IPC F16L 21/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
O conector compreende um corpo tubular (10) definindo, internamente, um alojamento axial (13) tendo um fundo anelar (14) e em cujo interior são montados: um anel de vedação (40); um anel de apoio (50); um anel de trava (60) provido de dentes internos (61); uma bucha tubular (70) retendo axialmente o anel de trava (60) no corpo tubular (10) e contra o anel de apoio (50); e um botão tubular (80) montado no interior da bucha tubular (70) e seletivamente deslocável para afastar os dentes internos (61) do anel de trava (60) da superfície externa de um tubo termoplástico (20) inserido no interior do alojamento axial (13). O fundo anelar (14) do alojamento axial (13) é provido de um rebaixo axial (16), sendo uma extensão do tubo termoplástico (20) montada, de modo justo, em torno de um reforço tubular (30) tendo uma cabeça extrema (31) projetante para fora do tubo termoplástico (20) e encaixada, por interferência, no interior do rebaixo axial (16).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
21/09/2021
RPI 2646
8.7
13/07/2021
RPI 2636
Arquivamento por falta de pagamento
#8.6
Referente à 5ª anuidade.
15/06/2021
RPI 2632
Exigência preliminar (variante)
#6.22
08/06/2021
RPI 2631
Publicação do pedido de patente
#3.1
06/03/2018
RPI 2461
Pedido de patente depositado
#2.1
18/10/2016
RPI 2389
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160041962 em 04/08/2016 02:37(WB).
