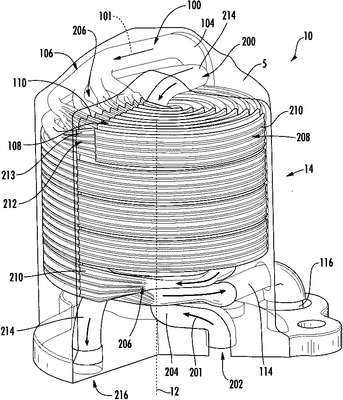

Patente de Invenção TROCADOR DE CALOR DE CONTRAFLUXO QUE DEFINE UMA LINHA CENTRAL de GENERAL ELECTRIC COMPANY — IPC F28D 7/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.
TROCADOR DE CALOR DE CONTRAFLUXO QUE DEFINE UMA LINHA CENTRAL. Trata-se de um trocador de calor de contrafluxo (10) que é fornecido que inclui: uma primeira trajetória de fluido (100) que tem um primeiro tubo de suprimento (104) conectado a uma primeira área de transição (106) que separa a primeira trajetória de fluido (100) em um primeiro arranjo (108) de primeiras passagens (110), sendo que o primeiro arranjo (108) de primeiras passagens (110) se funde em uma primeira área de convergência (112) a um primeiro tubo de descarga (114); e uma segunda trajetória de fluido (200) que tem um segundo tubo de suprimento (204) conectado a uma segunda área de transição (206) que separa a segunda trajetória de fluido (200) em um segundo arranjo (208) de segundas passagens (210), sendo que o segundo arranjo (208) de segundas passagens (210) se funde em uma segunda área de convergência (212) a um segundo tubo de descarga (214). As primeiras passagens (110) e as segundas passagens (210) têm uma trajetória substancialmente helicoidal em torno da linha central (12) do trocador de calor de contrafluxo (10). Adicionalmente, o primeiro arranjo (108) e o segundo arranjo (208) são dispostos juntos de tal modo que cada primeira passagem (110) seja adjacente a pelo menos uma segunda passagem (210).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
21/09/2021
RPI 2646
Exigência - art. 36 da LPI
#6.1
01/06/2021
RPI 2630
Exigência preliminar
#6.21
27/02/2020
RPI 2564
Publicação do pedido de patente
#3.1
01/03/2017
RPI 2408
Pedido de patente depositado
#2.1
31/01/2017
RPI 2404
Exigência - art. 21 da LPI
#2.5
08/11/2016
RPI 2392
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160040289 em 29/07/2016 10:10(WB).
