APERFEIÇOAMENTOS INTRODUZIDOS EM MÓDULO ALIMENTADOR CONTÍNUO APLICADO EM MÁQUINAS FATIADORAS INDUSTRIAIS DE CARNE, BACON, QUEIJOS, ALIMENTOS EMBUTIDOS E CORRELATOS

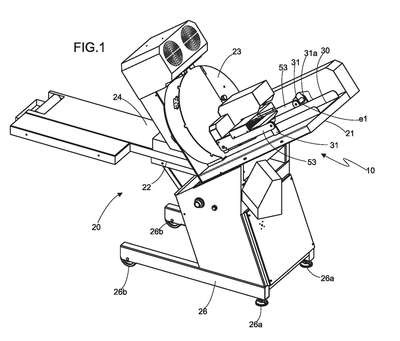

Patente de Invenção APERFEIÇOAMENTOS INTRODUZIDOS EM MÓDULO ALIMENTADOR CONTÍNUO APLICADO EM MÁQUINAS FATIADORAS INDUSTRIAIS DE CARNE, BACON, QUEIJOS, ALIMENTOS EMBUTIDOS E CORRELATOS — IPC B26D 7/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 27/07/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
APERFEIÇOAMENTOS INTRODUZIDOS EM MÓDULO ALIMENTADOR CONTÍNUO APLICADO EM MÁQUINAS FATIADORAS INDUSTRIAIS DE CARNE, BACON, QUEIJOS, ALIMENTOS EMBUTIDOS E CORRELATOS.Trata-se de módulo alimentador contínuo (10) aplicado em máquinas fatiadoras (20) do tipo com rampa inclinada (21) idealizada para o corte em fatias de alimentos em peça (AP) como queijo, alimentos embutidos e correlatos; dita máquina fatiadora (20) prevê bancada (22) receptora do módulo de corte (23), o qual está alinhado obliquamente com a rampa (21) e esteira (24), sendo que o pedestal (25) da bancada (22) é fixado em perfis horizontais (26) onde, por sua vez, são instalador pés de apoio (26a) e rodízios (26b), bem como, dito pedestal acondiciona componentes elétricos, como borneira receptora de bornes, chaves, motor elétrico, etc.; dito módulo alimentador (10) é instalado numa rampa guia (30) justaposta à rampa (21) de qualquer modelo de máquina fatiadora (20), sendo, basicamente montado junto à entrada do bocal (B) do módulo de corte (23) e compreendido por um conjunto tracionador (40) com pelo menos um eixo (41) fixado num orifício (51) do suporte articulável (50) este, por sua vez, formado por chapa em 'U' invertido de cujas paredes laterais (52) se desenvolvem membros prolongados (53) fixados em abas ortogonais (31) montadas na superfície plana da rampa (21), sendo que em pelo menos uma das abas (31) é instalado eixo transversal (e1) montado em outra aba (31a); a montagem do suporte (50) nas abas (31) e (31a) configuram pontos de articulações (p1) e (p2) para a elevação (L1) do módulo alimentador (10) em relação a espessura (x) do alimento em peça (AP) a ser fatiado quando da passagem pelo conjunto tracionador (40), por sua vez, formado por múltiplos cilindros dentados rotativos (41) cujas porções extremas (41a) e (41b) são instaladas em gomos (61) do suporte adaptável (60) à variações de espessuras (x) dos alimentos em peça (AP); a rotatividade dos cilindros (41) é realizada pela previsão de um motor redutor (70).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
29/10/2019
RPI 2547
Arquivamento - Art. 33 da LPI
#11.1
13/08/2019
RPI 2536
Publicação do pedido de patente
#3.1
14/02/2018
RPI 2458
Pedido de patente depositado
#2.1
08/11/2016
RPI 2392
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160039571 em 27/07/2016 02:34(WB).
