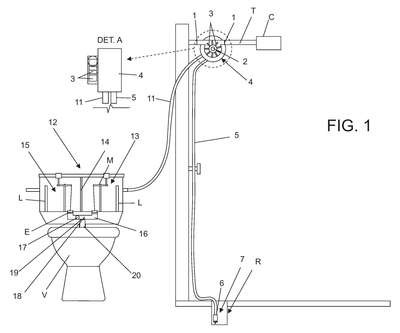

Patente de Invenção ARRANJO EM INSTALAÇÕES DE BANHEIRO, PARA SISTEMA DE REUSO DE ÁGUA — IPC E03C 1/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 26/07/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
RESUMOARRANJO EM INSTALAÇÕES DE BANHEIRO, PARA SISTEMA DE REUSO DE ÁGUAPara retirar água do banho (AB) através de um motor hidráulico (2) integrado a bomba de sucção (4), funcionando somente pela pressão da água (AR) provinda da rede de abastecimento, após ligado o chuveiro (C). Para tanto, o motor (2) com suas pás (3) é estrategicamente instalado na saída da tubulação (T) de água, sendo a bomba de sucção (4) dotada de mangueira primária (5) ligada a uma válvula anti-retorno (7) posicionada no ralo (R) do banheiro. A bomba (4) recebe uma mangueira secundária (11) ligada à caixa de descarga (12), a qual possui um compartimento (13) para água de reuso ou água do banho (AB). Com o funcionamento do motor (2) e da bomba (4), a sucção no ralo (R) é liberada pela abertura da válvula (7) e dirigida ao compartimento (13) para ser usada para descarga no vaso sanitário (V). Fechado o registro do chuveiro (C) o motor (2) cessa seu funcionamento e o trabalho da bomba (4), fechando a válvula (7), impedindo desperdício de água no compartimento (13) e mantendo um volume na mangueira primária (5) para auxílio no posterior funcionamento do sistema.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
29/10/2019
RPI 2547
Arquivamento - Art. 33 da LPI
#11.1
13/08/2019
RPI 2536
Publicação do pedido de patente
#3.1
14/02/2018
RPI 2458
Pedido de patente depositado
#2.1
13/12/2016
RPI 2397
Exigência - art. 21 da LPI
#2.5
27/09/2016
RPI 2386
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160039170 em 26/07/2016 11:49(WB).
