Patente de Invenção CABEÇA DE DESCARGA PARA UMA BOMBA VERTICAL E BOMBA VERTICAL de SULZER MANAGEMENT AG — IPC F04B 15/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 21/07/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

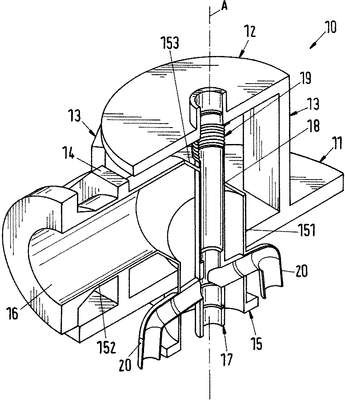

A presente invenção refere-se a uma cabeça de descarga para uma bomba vertical compreendendo uma placa de base (11) para montar a cabeça de descarga, uma placa de topo (12), pelo menos um membro suporte (13) conectando a placa de base (11) com a placa de topo (12), um tubo de descarga (15) com uma saída (16) para suprir um fluido, o citado tubo de descarga (15) se estendendo através da placa de base (11), e um tubo interno (17) para receber um eixo (4) que conecta a unidade motriz (3) com um rotor (21) da bomba vertical, em que o tubo interno (17) se estende na direção axial (A) coaxialmente no tubo de descarga (15) em uma interseção (18) e adicionalmente se estende para a placa de topo (12), sendo que o tubo interno (17) compreende um membro de fole (19) localizado entre a interseção (18) e a placa de topo (12).Em adição, é proposta uma bomba vertical com tal cabeça de descarga (10).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
29/10/2019
RPI 2547
Arquivamento - Art. 33 da LPI
#11.1
13/08/2019
RPI 2536
Publicação do pedido de patente
#3.1
21/02/2017
RPI 2407
Pedido de patente depositado
#2.1
04/10/2016
RPI 2387
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160037807 em 21/07/2016 08:46(WB).
