EQUIPAMENTO E SISTEMA DE AQUISIÇÃO DE DADOS PARA MEDIÇÃO AUTOMÁTICA DA CONDUTIVIDADE HIDRÁULICA DE MEIOS POROSOS

Classificação IPC

Resumo técnico

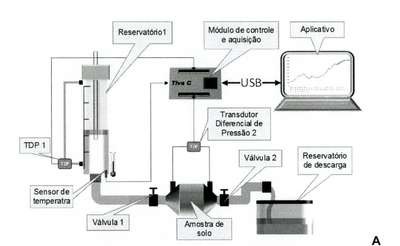

A presente invenção é composta de um equipamento e um sistema de aquisição automático da condutividade hidráulica de meios porosos (Figs. 1/2). Amostras de diversos meios porosos (Fig. 4) podem ser inseridas na invenção, destacando-se o solo por ser objeto de análise de muitas ciências como a Física e Conservação do Solo, Hidrologia, Engenharia Civil, Geologia, Ciência dos Materiais, etc. O produto contém reservatório de alimentação com tampa e tubo piezõmetro (Figs. 2/3), podendo ser operado como um permeâmetro de carga constante ou descrescente. Na base do reservatório é instalado um transdutor diferencial de pressão (TDP) para medição da vazão (que possui uma tomada de pressão na base e outra na parte superior do reservatório) e um sensor de temperatura (Fig. 1). A amostra é instalada na posição horizontal, não havendo diferença gravitacional entre as extremidades, com outro TDP instalado nas extremidades para medição do diferencial hidráulico (Figs. 1 e 2). 0 produto possui conexões de engate rápido, válvulas de controle e dutos para permitir o fluxo de água através da amostra com vedação adequada sem vazamentos (Fig. 5). Um conjunto de circuitos de aquisição e controle (Figs. 6/7/8) realiza a aquisição de dados dos sensores e os transmite para o computador, onde um software (Fig. 9) realiza o cálculo da vazão, gradiente hidráulico, viscosidade, condutividade hidráulica e permeabilidade intrínseca da amostra pela Lei de Buchingham-Darcy. O software permite a conexão com o equipamento, iniciar e pausar a aquisição, criar novo documento, salvar dados, abrir arquivo já existente e plotar em tempo real gráfico da condutividade hidráulica (Fig. 9) e permite exportar os dados em formato .xlsx (com a data e hora de criação).
