APERFEIÇOAMENTOS INTRODUZIDOS EM FORNO CLIMATIZADOR DE AVIÁRIOS OU CORRELATOS

Classificação IPC

Resumo técnico

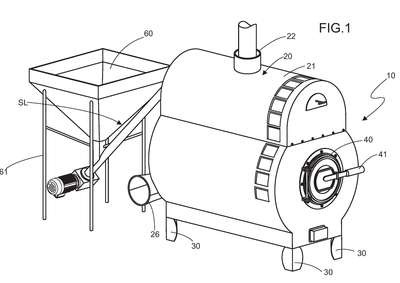

Trata-se de forno climatizador (10) de aviários ou correlatos, tais como, suinícolas, galpão para cultivo de peixes, entre outros; dito forno climatizador (10) compreende fornalha de queima (20) cuja parede frontal (20a) da fornalha (20) prevê abertura (23) onde é instalada uma tampa articulável (40), enquanto que a parede posterior (20b) prevê na porção central deformação circular (24) para a montagem de um exaustor (50) com motor de 3cv (MT2), bem como, próxima a base (25) é prevista uma abertura para a montagem do duto (26) de saída do ar aquecido; dito forno (10) é alimentado por pellets (p) através de sistema (SL), basicamente, formado por silo (60) instalado em pedestal (61); a base (25) da fornalha (20) prevê rebaixo longitudinal (25a) para a montagem centralizada da caixa de queima (27) que compõe área de recepção e queima dos pellets (p) provenientes do sistema de alimentação (SL) que, por sua vez, prevê que na porção afunilada (60a) do silo (60) seja conectada tubulação (62) disposta angularmente (a) e com abertura (62a) que recebe rosca (70) acoplada a um motor de 1cv com redutor (MT1); dita abertura (62a) recebe perfil de alimentação (63), também, disposto em angulação (ß); a associação das angulações (a) e (ß) das tubulações de alimentação (62)/(63) e tração dos pellets (p) por meio da rosca (70) compõe o alinhamento da caída dos pellets (p) na caixa de queima (27), sendo que a quantidade de calor produzido no interior do forno (10) é retirado pelo exaustor (50) movimentado por respectivo motor de 3cv (MT2); os motores (MT1) e (MT2) operarem de forma sincrônica com programação de intervalos de acionamentos executados por rele cíclico automático (Rt).
