ESTRUTURA DE UNIÃO DE MATERIAL DIFERENTE E MÉTODO DE PRODUÇÃO DE CORPO UNIDO DE MATERIAL DIFERENTE

Classificação IPC

Prioridades unionistas

Resumo técnico

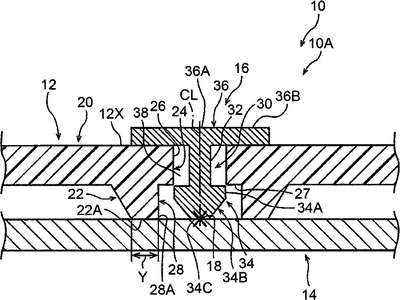

ESTRUTURA DE UNIÃO DE MATERIALDIFERENTE E MÉTODO DE PRODUÇÃO DE CORPO UNIDO DEMATERIAL DIFERENTE A presente invenção refere-se a uma estrutura de união de material diferente que inclui: um primeiro membro de união alvo (12) produzido a partir de resina; um segundo membro de união alvo (14) produzido a partir de metal; e um rebite (16) produzido a partir de metal. O rebite inclui uma parte em forma de haste (30), e uma cabeça (36) integral com uma primeira extremidade da parte em forma de haste, e disposta fora do orifício. A parte em forma de haste inclui: uma haste (32); uma parte de diâmetro ampliado (34A); e uma parte de perfuração (34) unida ao segundo membro de união também através da parte soldada. Um orifício (24) do primeiro membro de união alvo inclui: uma parte de orifício de pequeno diâmetro (26) formada em uma circunferência externa da haste, e que tem uma dimensão de diâmetro interno igual a uma dimensão de diâmetro da parte de diâmetro ampliado; e uma parte de orifício de diâmetro grande (28) formada em uma circunferência externa da parte de perfuração, e que tem uma dimensão de diâmetro interno maior que a dimensão de diâmetro da parte de diâmetro ampliado.
