SUPERFÍCIE SELETIVA EM FREQUÊNCIA RECONFIGURÁVEL BASEADA NA GEOMETRIA ESTRELA DE QUATRO BRAÇOS

Classificação IPC

Resumo técnico

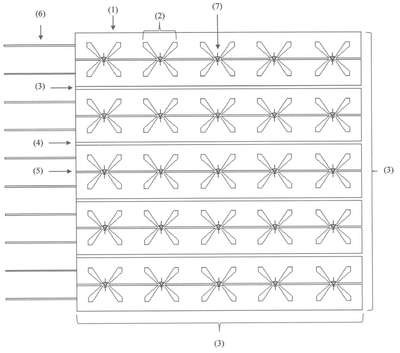

SUPERFÍCIE SELETIVA EM FREQUÊNCIA RECONFIGURÁVEL BASEADA NA GEOMETRIA ESTRELA DE QUATRO BRAÇOSA presente invenção, que em apenas um elemento, conjuga as funções de implementar uma superfície seletiva em frequência, com a intenção de incorporar as características de baixo custo de construção, que transmita grandes quantidades de informações simultaneamente, que opere em diferentes faixas de frequência sem que haja interferência ou impedimento entre os serviços oferecidos, que sirva de elementos de controle programável com realimentação para aumentar a taxa de transferência, que reduza erros e ruídos, e bloqueie os sinais para aumento da segurança. Surgiu à ideia de desenvolver uma superfície seletiva em frequência reconfigurável. A dita superfície seletiva em frequência formada por um arranjo periódico impresso sobre um substrato dielétrico com constante dielétrica sr (1), geometria estrela de quatro braços simétricos (2), contendo 25 células, sendo 5 x 5 elementos, borda superior (3) e inferior em cada linha de células unitárias (4), fenda no centro de cada célula (5), linhas de alimentação para servir como ponto de conexão da (6), para servir como ponto de conexão da alimentação e diodos PIN (7).
