DISPOSIÇÃO CONSTRUTIVA EM EQUIPAMENTO MISTURADOR DE PRODUTOS QUÍMICOS AGRÍCOLAS

Classificação IPC

Resumo técnico

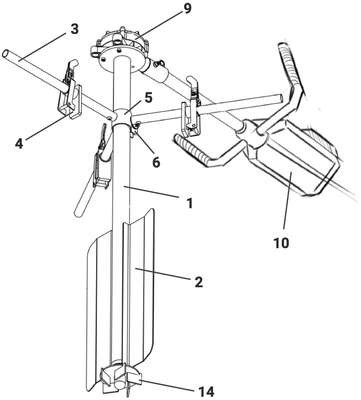

DISPOSIÇÃO CONSTRUTIVA EM EQUIPAMENTO MISTURADOR DE PRODUTOS QUÍMICOS AGRÍCOLAS, que é levada a efeito em um equipamento de mistura de produtos constituído por um tubo de seção transversal circular com um sistema de fixação composto por hastes radiais, que suportam garras de sustentação e retenção do depósito onde será armazenado o líquido a ser misturado. A inovação consiste no fato de que o tubo de seção transversal circular (1) recebe de forma fixa, pelo menos, um par de placas radiais facetadas, que definem um quebra ondas (2) que se projeta desse tubo (1). O sistema de fixação formado por hastes radiais (3) tem estas engastadas ao tubo circular (1) de forma axialmente deslocável, por meio de uma braçadeira de retenção (5), radialmente pressionada de encontro ao tubo (1) por parafuso de aperto (6), permitindo assim o deslocamento ascendente e descendente deste sistema de fixação (3) em relação ao tubo (1), adequando a parte imersa do tubo (1) de acordo com a profundidade do depósito (7). Acima das hastes radiais (3), onde é fixado o depósito (7), o tubo (1) suporta um sistema de redução de velocidade (9), que recebe seletivamente a um motor à combustão (10), cujo eixo motor (12) está engrenado a um eixo de transmissão (11) acoplado no interior do tubo circular (1), estendendo-se por todo o comprimento deste para ter seu extremo inferior estendido para além do extremo do tubo (1) e assim encaixar axialmente na hélice (14) que se encontra na parte inferior do tubo circular (1).
