DISPOSIÇÃO CONSTRUTIVA EM FILTRO NANOCICLÔNICO

Classificação IPC

Resumo técnico

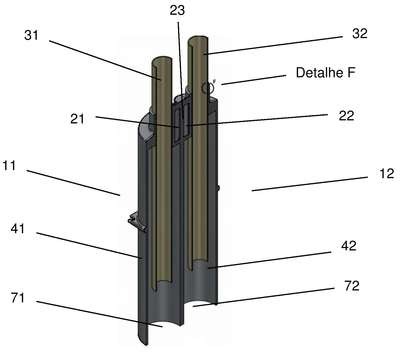

DISPOSIÇÃO CONSTRUTIVA EM FILTRO NANOCICLÔNICO, refere-se a um filtro nanociclônico compostos por tubos externos e tubos de imersão, buscando a eficiência da filtragem em especial a filtragem das pequenas partículas. A disposição consiste na prolongação do tubo externo associado com um prolongamento proporcional do tubo de imersão para que obrigue o ar a circular, no mínimo, 5 voltas no ciclone, na região compreendida entre o tubo externo e o tubo de imersão; esta disposição favorece a eficácia na separação das partículas suspensas antes do ar, livre de partículas, adentrar ao tubo de imersão e sair do sistema, conferindo maior rendimento de filtragem. Outro problema solucionado foi quanto ao limite de fluxo de material particulado e velocidade máxima que influenciam diretamente na qualidade da filtragem; para que se possa aumentar o fluxo de material particulado e ao mesmo tempo, aumentar o rendimento, foi elaborado uma disposição construtiva que resultara no aumento da eficiência do processo. A ideia consiste na junção de dois ciclones formando um conjunto de ciclones gêmeos. Assim, o fluxo e a velocidade, que está diretamente ligada a força centrífuga, poderão ser maiores, uma vez que foi aumentada área de entrada do ar poluído pelo tubo de conexão.
