Patente de Invenção DISPOSITIVO GERADOR DE ENERGIA A PARTIR DO CAMPO GIRANTE DO MOTOR DE INDUÇÃO PARA ALIMENTAÇÃO DE CIRCUITOS ELETRÔNICOS E/OU DE INSTRUMENTAÇÃO — IPC F03D 7/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 11/05/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

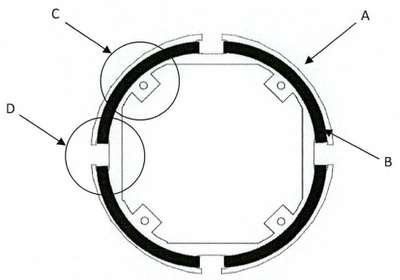

DISPOSITIVO GERADOR DE ENERGIA A PARTIR DO CAMPO GIRANTE DO MOTOR DE INDUÇÃO PARA ALIMENTAÇÃO DE CIRCUITOS ELETRÔNICOS E/OU DE INSTRUMENTAÇÃO. 0 dispositivo é capaz de gerar energia elétrica a partir do campo magnético girante de um motor de indução. Consiste de um núcleo ferromagnético no qual são colocadas bobinas que estarão imersas no campo magnético da periferia do estator. 0 dispositivo gerador é fixado na extremidade dianteira do rotor e gira solidário ao mesmo. Esta invenção objetiva atender a necessidade de alimentar componentes eletrônicos e circuitos de instrumentação instalados no rotor, uma vez que o dispositivo gera a energia necessária dentro do próprio motor, as placas de instrumentação tornam-se autoalimentadas, e assim eliminando a necessidade da bateria. A figura 1 mostra a estrutura física do dispositivo, o núcleo (A) é feito de lâminas de material ferromagnético, contém alças de fixação (C) e ranhuras (D) onde serão postas as bobinas (B). Na figura 1 é mostrada a disposição das bobinas, elas estão conectadas em série e produzem uma tensão alternada com frequência igual à frequência de escorregamento. A tensão induzida é retificada, filtrada e condicionada para então ser aplicada as cargas.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
22/10/2019
RPI 2546
15.7
Não conhecida a petição Nº 870190058164 de 24/06/2019 em virtude do disposto no Art. 219 inciso II da LPI.
13/08/2019
RPI 2536
Arquivamento - Art. 33 da LPI
#11.1
28/05/2019
RPI 2525
Publicação do pedido de patente
#3.1
28/11/2017
RPI 2447
Pedido de patente depositado
#2.1
12/09/2017
RPI 2436
Requerimento de pedido de patente
#2.10
Número de Protocolo '033160000018' em 11/05/2016 11:10 (RN)
