PEÇA DE CONEXÃO DE MESA DE LONGARINA, LÂMINA DE TURBINA EÓLICA E MÉTODO DE FORMAÇÃO DE UMA LÂMINA DE TURBINA EÓLICA

Classificação IPC

Prioridades unionistas

Resumo técnico

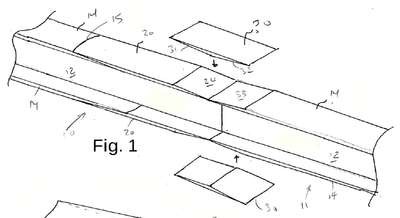

A presente invenção refere-se a uma lâmina de turbina eólica 40 que compreende uma primeira e uma segunda seções de lâmina adjacentes dispostas extremidade a extremidade ao longo do comprimento da lâmina. Cada seção compreende uma carenagem aerodinâmica e uma longarina 10, 11 que se estende ao longo do comprimento da seção. Cada longarina 10, 11 compreende uma rede de cisalhamento que se estende através da carenagem e um par de mesas de longarina 14, uma em cada extremidade da rede de cisalhamento. Cada mesa de longarina 14 na primeira seção tem um formato em corte transversal diferente e/ou um material a partir da respectiva mesa de longarina 14 na segunda seção e em que a mesa de longarina 14 na primeira seção é unida à respectiva mesa de longarina 14 na segunda seção por meio de uma peça de conexão 20. Cada peça de conexão 20 é um componente pré-endurecido que se estende ao longo do comprimento da lâmina 40 a partir de uma primeira extremidade inclinada 24, configurada para se conectar a uma primeira extremidade inclinada complementar de uma mesa de longarina 14 da primeira seção de lâmina, e de uma segunda extremidade inclinada 32, configurada para se conectar a uma segunda extremidade complementar inclinada de uma mesa de longarina 14 da segunda seção de lâmina. O formato em corte transversal e/ou o material varia ao longo do comprimento da peça de conexão 20, de modo que seja compatível, em cada extremidade, com a mesa de longarina adjacente 14.
