CÂMARA DE SOBREVIVÊNCIA PARA PASSAGEM DE PEIXES E DEMAIS SERES VIVOS POR TURBINAS HIDRÁULICAS DO TIPO FRANCIS E/OU SIMILARES

Classificação IPC

Resumo técnico

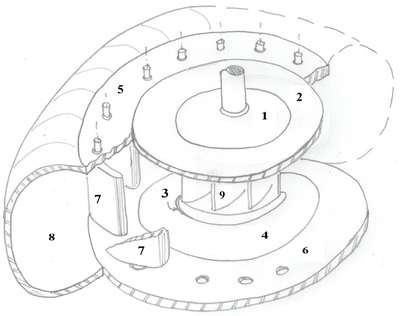

O presente pedido de patente descreve uma câmara de sobrevivência para passagem de peixes e demais seres vivos por turbinas hidráulicas do tipo Francis e/ou similares. De acordo com a tecnologia proposta, pode-se reduzir a mortandade de peixes e de outros seres vivos que passam pelas turbinas hidráulicas de reação (Turbinas Francis ou similares), por meio da instalação de uma câmara de sobrevivência entre o distribuidor e o rotor dessas turbinas. O pequeno espaço existente entre a saída do distribuidor e a entrada do rotor faz com que os peixes sofram choques com as partes móveis do rotor, o que provoca cortes/ferimentos nos peixes, aumentando assim a mortandade de seres vivos na região onde as turbinas são instaladas. A proposta da atual tecnologia é a inserção da câmara de sobrevivência, que funcionará como uma região de descanso e de redirecionamento dos seres vivos que se encontram em trânsito entre a tomada d?água e o canal de fuga da usina hidrelétrica, para que assim, após passarem pelo distribuidor, os peixes não se choquem imediatamente com as lâminas do rotor da máquina. A região de descanso criada pela câmara de sobrevivência deve ser dimensionada em função das características dos seres vivos presentes a serem transpostos, de forma a propiciar as condições adequadas de posicionamento em relação ao sentido do fluxo d?água, minimizando os esforços de torção e cisalhamento resultantes da entrada em uma região de elevada turbulência.
