SUPERVISOR DE VELOCIDADE DE CORREIAS TRANSPORTADORAS POR CONTATO DIRETO

Classificação IPC

Resumo técnico

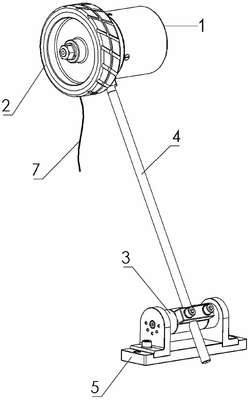

A presente patente de invenção é aplicável aos setores de mineração, siderurgia, portuário e outros setores industriais que façam uso de sistemas transportadores por correias e tem por objetivo medir diretamente a velocidade de uma correia transportadora (11), que comparada com a velocidade do tambor de acionamento (8), permite que sejam evitadas as indesejáveis consequências advindas dos deslizamentos entre dita correia e o tambor de acionamento, a presença de material residual na correia transportadora após o chute (12) e os raspadores (9 e 10) e a continuidade de uso de uma correia transportadora (11) já apresentando desgastes que ensejam a sua substituição. O supervisor é constituído de roda de contato (2) que viabiliza a medição da velocidade correta da correia transportadora (11) por estar constantemente em contato com esta; molas helicoidais de torção (3) que mantêm, por pressão, a roda de contato (2) sempre pressionada contra a correia (11); haste de sustentação (4) que conecta as molas helicoidais (3) à roda de contato (2); base de fixação (5), que permite a instalação do supervisor à estrutura de suporte (16) da correia (11); display (6) que permite a leitura, no local de aplicação, da velocidade instantânea da correia transportadora; cabo (7) de energia e envio de sinais, por onde há o provisionamento de energia necessário para o seu funcionamento e por onde há a conexão e o envio, dinamicamente, para um Controlador Lógico Programável, dos valores de velocidade medidos.
