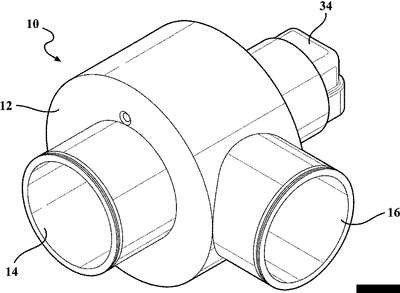

Patente de Invenção VÁLVULA DE CONTROLE DE PORTA LATERAL DE DUTO LARGO DE ATUADOR LINEAR DIGITAL PARA CONTROLE DE ACELERAÇÃO ELETRÔNICO de CONTINENTAL AUTOMOTIVE SYSTEMS, INC. — IPC F02D 9/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.
A presente invenção relaciona-se a um conjunto de manifolde de válvula de controle de válvula borboleta de duto largo de atuador linear digital (DLA), que é adequado para uso em vários motores automotivos. A porca cega de porta lateral é dimensionada de modo que a quantidade total do ar do manifolde de admissão do corpo da válvula borboleta seja controlada para o motor. Aberturas são formadas fazendo parte da porca cega de porta lateral para minimizar a carga de ar axial sobre a porca cega, provendo um equilíbrio de pressão. A provisão de um equilíbrio de pressão também reduz a força axial requerida para posicionar a porca cega, que, por sua vez, reduz o tamanho do atuador necessário para posicionar a porca cega. O controle de posição do DLA, junto com perfil de janela de duto(s) plenum interno(s) provê o fluxo de ar desejado para cada posição comandada.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
01/12/2020
RPI 2604
Exigência preliminar
#6.21
11/08/2020
RPI 2588
Publicação do pedido de patente
#3.1
10/10/2017
RPI 2440
Pedido de patente depositado
#2.1
21/06/2016
RPI 2372
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160016280 em 28/04/2016 04:48(WB).
