Patente de Invenção REATOR ELETRÔNICO MICRO CONTROLADO PARA EXTRAIR GÁS HIDROGÊNIO POR MEIO DE SOLUÇÃO ELETROLÍTICA — IPC C25B 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 29/03/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

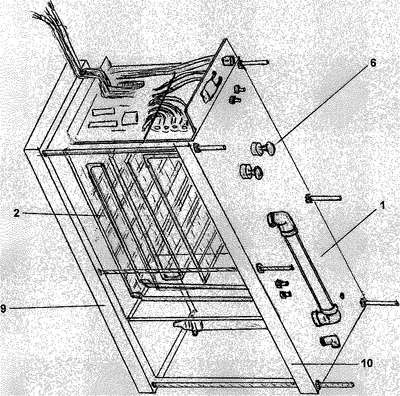

REATOR ELETRÔNICO MICRO CONTROLADO PARA EXTRAIR GÁS HIDROGÊNIO POR MEIO DE SOLUÇÃO ELETROLÍTICA. Compreende uma célula ou recipiente retangular (1), recarregado por um par de suspiros (6) na parte superior, para a entrada de ar e solução eletrolítica. Internamente estão os metais alcalinos entrelaçados (2), eletrodos, mergulhados em uma solução aquosa (solução eletrolítica), para produção do gás hidrogênio. Os metais alcalinos entrelaçados (2) com a água faz com que os íons sejam solvatados, transformando-se em uma solução eletrolítica, resultando na liberação do gás de hidrogênio. O gás sai do recipiente (1) com os metais alcalinos (2) passa por uma tubulação (4), uma válvula anti-retorno (5) chegando a outro recipiente o filtro (3), que joga as impurezas na água, resultando em um gás limpo com saída por um suspiro (7), para o uso em motores a combustão. O controle eletrônico se dá por uma placa de comando (8), com sensores, responsável por regular a quantidade de energia passante e informar (sensores e display informativo), a temperatura da água e nível no recipiente (1), tensão e corrente consumida, sensor de tombamento, evitando o risco de explosão, caso o gerador deite. O micro controlador da placa de controle tem autonomia de desligar o gerador e aumentar ou diminuir a quantidade de produção de gás hidrogênio, com informações dos sensores. O controle de tensão e corrente feitas pela placa de comando micro controladora (8), está diretamente ligado à liberação do gás hidrogênio necessário. Os sensores monitoram todo o processo. O reator é envolvido por uma base superior (10) e inferior (9), sustentadas por seis hastes de fixação (11), presas por uma porca e arruela (12), o conjunto é inserido em uma caixa protetora (13) compacta, portátil, facilitando o transporte e protegendo o reator de danos.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
02/07/2019
RPI 2530
Arquivamento - Art. 33 da LPI
#11.1
16/04/2019
RPI 2519
Publicação do pedido de patente
#3.1
03/10/2017
RPI 2439
Pedido de patente depositado
#2.1
04/10/2016
RPI 2387
Exigência - art. 21 da LPI
#2.5
19/07/2016
RPI 2376
Exigência - art. 21 da LPI
#2.5
07/06/2016
RPI 2370
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160011138 em 29/03/2016 10:11(WB).
