SISTEMA CONSTRUTIVO APLICADO À CAIXA DE EMENDA ÓPTICA COM FUNÇÃO DE CAIXA INTERMEDIÁRIA DE DERIVAÇÃO E TERMINAÇÃO DIRETA ASSINANTE

Classificação IPC

Resumo técnico

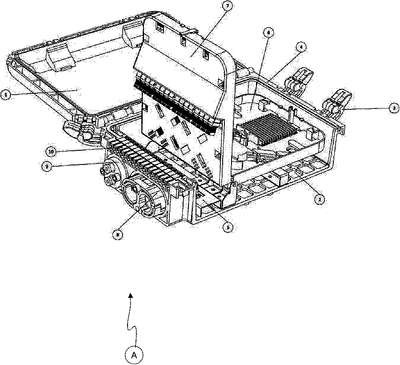

RESUMOSISTEMA CONSTRUTIVO E PROCESSO APLICADO À CAIXA DE EMENDA ÓPTICA COM FUNÇÃO DE CAIXA INTERMEDIÁRIA DE DERIVAÇÃO, E TERMINAÇÃO DIRETA ASSINANTE sendo conjunto externo da caixa o qual é formado por tampa superior(1) e o segundo é a base inferior(2) , de forma que a distribuição interna das fibras e conexões é feita através de sistema de ancoragem e sobra de cabos(5), bandeja interna para fusões(6) e bandeja para splitters e adaptadores ópticos (7), sendo que a base inferior(2) possui três possibilidades de saídas de cabos, sendo a reentrada oval (8), a derivação secundária(9) e a terminação assinante (10); coexistindo o sistema de ancoragem e sobra de cabos(5) o qual é fixado na base inferior(2) também fica localizado um pino articulador(15) que servirá para acoplar a bandeja interna para fusões(6), já que na base inferior(2), acima da entrada redonda e oval ficam localizadas as dezesseis saídas do tipo terminação assinante(10) para os cabos assinante(26); estando o fechamento da tampa superior(1) com a base inferior(2) através de um sistema de fechamento(3); a distribuição interna das fibras foi posicionada de forma que a bandeja interna para fusões(6) possui acomodação de até trinta e duas fusões ópticas(29), sendo as mesmas utilizadas para as emendas do cabo principal, a derivação secundária da rede óptica e para a derivação ponto a ponto das terminações assinante, de forma que a bandeja interna para fusões(6) também possui áreas(30) para acomodação das sobras de fibras, são utilizados splitters ópticos(32), já a transição entre a parte interna e a parte externa da bandeja para splitters e adaptadores ópticos(7) é feita através dos adaptadores ópticos (33) e a bandeja possui capacidade de acomodar dezesseis adaptadores.
