DISPOSITIVO DE PROTEÇÃO CONTRA CHOQUE ELÉTRICO

Classificação IPC

Resumo técnico

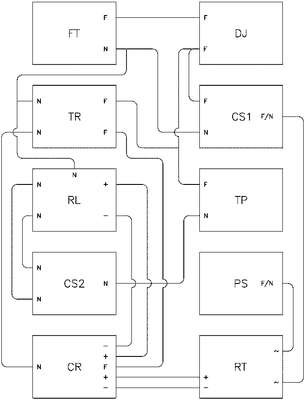

DISPOSITIVO DE PROTEÇÃO CONTRA CHOQUE ELÉTRICO A invenção refere-se a um dispositivo de proteção contra choque elétrico para pessoas ou equipamentos elétricos que interrompe o fornecimento de energia elétrica em caso de fuga de corrente no equipamento ou curto-circuito evitando o choque elétrico na pessoa que compreende: ma fonte (FT) de corrente alternada de 110 V ou 220 V;* um disjuntor (DJ) ligado ao fase (F) da fonte (FT) e cuja saída está ligada a uma chave seletora (CS1), a entrada do transformador (TR) e a tomada protegida (TP);* uma chave seletora (CS1) para selecionar uma das linhas da rede: fase (F) ou neutro (N); sendo que a linha selecionada (F/N) é conectada ao retificador (RT) por uma das entradas de corrente alternada (~) e a outra entrada de corrente alternada (~) do retificador (RT) é ligada ao corpo da pessoa por uma pulseira (PS);* um transformador (TR) ligado ao fase (F) da fonte (FT) através de um disjuntor (DJ) e ao neutro (N) diretamente da fonte (FT) que aciona o relé (RL);* uma tomada protegida (TP) conectada ao fase (F) da fonte (FT) através do disjuntor (DJ), sendo que o neutro (N) é ligado em série com a chave seletora (CS2) e em seguida com o relé (RL);* um relé (RL) que conecta ou desconecta a tomada (TP) da fonte (FT), sendo que o neutro (N) sai do relé (RL) e é conectado ao terminal neutro (N) da fonte (FT);* uma chave seletora (CS1) para selecionar o pólo do relé (RL) em que o neutro (N) é conectado, para abrir ou fechar os contatos do relé (RL) conforme a seleção da chave (CS2); * um circuito retificador (CR) ligado aos pólos positivo (+) e negativo (-) do retificador (RT), ao fase (F) e neutro (N) do transformador (TR) e aos pólos positivo (+) e negativo (-) do relé (RL).
