EQUIPAMENTO PARA INSERÇÃO CONTÍNUA DE BOBINA PLÁSTICA LINEAR NO INTERIOR DE BOBINA DE POLIPROPILENO TRANÇADO TIPO RÁFIA

Classificação IPC

Resumo técnico

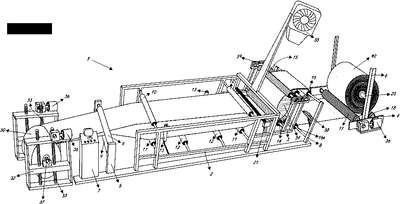

A presente patente de Invenção refere-se a um Equipamento (1) que possibilita a inserção de uma bobina plástica (27) com até 5.000 (cinco mil) metros lineares no interior de uma bobina de polipropileno trançado tipo ráfia (30), para utilização das indústrias fabricantes de sacos de ráfia com saco plástico em seu interior a fim de armazenar os mais diversos tipos de produtos, auxiliando na proteção do produto ensacado contra umidade, vazamentos e ventilação para quaisquer produtos em pó ou granulado e, compreende num chassi central (2) com Cilindros (10, 11, 12 e 13) a fim de possibilitar a inserção de um Cartucho (22) o qual fica suspenso pela ação de seus Cilindros internos (25 e 26) e contendo a Bobina plástica (27) com as laterais sanfonadas e, em forma de lâminas dobradas (28), sendo esse cartucho (22) engolido pela bolsa (31) da bobina de ráfia (30) que transcorrerá entre uma pequena folga entre os cilindros internos (25 e 26) e os cilindros externos (10 e 11) até alcançar a ponta sanfonada (29) da lâmina de polietileno (28) deixando assim a bobina plástica (27) em forma lâminas (27) completamente no interior da Bobina de ráfia (30) levando consigo a ponta sanfonada (29) até a formação de uma bolsa de ?AR? entre os cilindros emborrachados (14 e 15), sendo esses regulados para que essa bolsa de ?AR? não se perca até o completo rebobinamento de uma nova Bobina (40) contendo a bobina plástica (27) dentro da bobina de ráfia (30) em toda a sua extensão, pronta para ser utilizada no corte e costura do saco de ráfia com saco plástico em seu interior.
