SISTEMA ÓPTICO DE MONITORAMENTO DE INTEGRIDADE DE CONDUTORES DE LINHAS DE TRANSMISSÃO DE ENERGIA COM CONCOMITANTE TRANSMISSÃO DE SINAIS DE TELECOMUNICAÇÕES EM BANDA LARGA

Classificação IPC

Resumo técnico

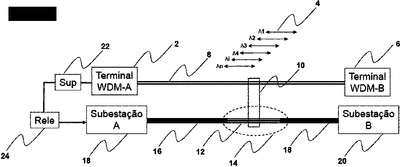

SISTEMA ÓPTICO DE MONITORAMENTO DE INTEGRIDADE DE CONDUTORES DE LINHAS DE TRANSMISSÃO DE ENERGIA COM CONCOMITANTE TRANSMISSÃO DE SINAIS DE TELECOMUNICAÇÕES EM BANDA LARGA A presente patente de invenção tem aplicação em sistemas de distribuição e transmissão de energia elétrica, notadamente os sistemas usando condutores de distribuição e transmissão de energia elétrica. O Sistema Óptico de Monitoramento de Integridade de Condutores de Linhas de Transmissão de Energia com Concomitante Transmissão de Sinais de Telecomunicações em Banda Larga compreende um terminal de transmissão de sinais multiplexados em comprimento de onda WDM- A que transmite até ?n? comprimentos de onda de forma unidirecional ou bidirecional até um terminal WDM-B (6) usando como meio de transmissão uma fibra óptica contida dentro de um cabo óptico OPGW (optical ground wire) ou AS (dielétrico aéreo auto-sustentado) ou de outro tipo. Parte dos comprimentos de onda transmitidos são derivados por um sistema de acoplamento para uma fibra óptica contida dentro de um cabo condutor de energia do tipo OPPC (Optical Phase Conductor), por exemplo, em um trecho crítico de uma LT (linha de transmissão) que interliga uma subestação de energia A com uma subestação de energia B. O cabo condutor de energia com fibra óptica faz parte da linha de transmissão, porém a tal linha de transmissão só contém condutores de energia com fibra óptica instalados em um dado trecho crítico a ser definido. Os sinais em comprimento de onda derivados para a fibra óptica são refletidos por dispositivos reflectivos, ditos sinais que após reflexão, retornam ao terminal WDM-A onde são detectados e convertidos em sinais elétricos e encaminhados a unidade de supervisão a qual identifica a situação da fibra, e em caso de rompimento desta fibra óptica envia um sinal para o rele de forma a inibir a religação automática da transmissão de energia pela LT.
