TUBULAÇÃO HIDRÁULICA MODULAR, DE ÁGUA E DE ESGOTO, APLICADA DE FORMA SOBREPOSTA EM BANHEIROS E CONECTADA À TUBULAÇÃO HIDRÁULICA MESTRA DE UMA EDIFICAÇÃO

Classificação IPC

Resumo técnico

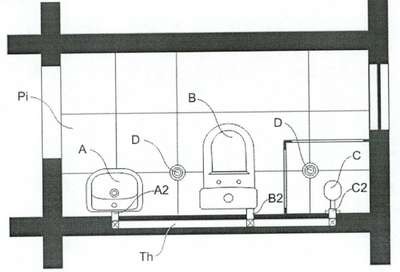

TUBULAÇÃO HIDRÁULICA MODULAR, DE ÁGUA E ESGOTO, APLICADA DE FORMA SOBREPOSTA EM BANHEIROS E CONECTADA À TUBULAÇÃO HIDRÁULICA MESTRE DE UMA EDIFICAÇÃO.Representado por uma solução inventiva no setor industrial de construção civil, notadamente quando aplicado em banheiros e mais particularmente útil quando de sua instalação hidráulica de água e instalação de esgoto, onde dito sistema vem a suprir necessidades de ordem técnica, econômica, de logística, planejamento e execução de uma edificação com viés do ponto de vista da segurança de trabalho (viés da construtora), bio segurança (viés do usuário final) e ainda sob a óptica da ecologia, onde para tal foi idealizada um solução cuja lógica inventiva passa por instalar as tubulações de água (A2), (B2), (C2), água servida (A3), (C3) e esgoto (B3) de aparelhos como lavatório (A), vaso sanitário (B), chuveiro (C) de forma sobreposta à parede de interesse e ainda seus ralos (D) passam a se posicionar na fronteira periférica do pleno técnico (Sh), fazendo uso de ralos verticais, sendo que o módulo de lavagem de sobrepor (M2) e o módulo de higiene intima de sobrepor (M3) são integrados a um módulo de tubulações mestre (M4).
