APERFEIÇOAMENTOS INTRODUZIDOS EM RECOLHEDORA DE GRÃOS

Classificação IPC

Resumo técnico

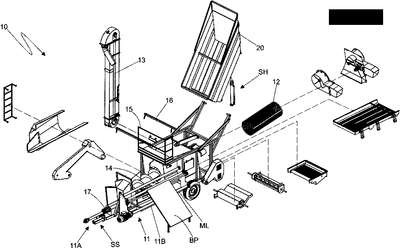

APERFEIÇOAMENTOS INTRODUZIDOS EM RECOLHEDORA DE GRÃOS, mais precisamente trata-se de recolhedora de grãos (10) do tipo cafés Conilon; dita recolhedora (10) compreende chassi estrutural (11) apoiado sobre pneus, sendo referido chassi formado por pluralidade de tubos metálicos fixados por processo de soldagem onde são afixadas, ainda, peneiras de separação (12) entre grãos e impurezas pesadas; o chassi ainda sustenta pelo menos um elevador de canecas (13) para o transporte dos grãos de café limpos, um conjunto de roscas transportadoras (14), bem como, polias e correias do sistema de transmissão de potência; é previsto um guarda corpo (15), suportes (16) para Bag, eixo cardã (17), mangueiras do sistema hidráulico para basculamento de uma caçamba (20) provida de sistema hidráulico para basculamento (SH). Dito chassi (11) recebe o sistema de engate e esterçamento (SS) e módulo de extensão/recolhimento de lona (ML); na extremidade frontal (11A) do chassi (11) é instalado o sistema de engate e esterçamento (SS) idealizado para atrelamento da recolhedora (10) junto ao veículo de tração (VT) e redirecionamento do módulo de extensão/recolhimento de lona (ML) nas linhas (L) da plantação de café; dito sistema (SS) é acionado no veículo de tração (VT) viabilizando a movimentação angular (a) do chassi (11) em relação ao eixo longitudinal (E1) do veículo de tração (VT), enquanto que o módulo de extensão/recolhimento de lona (ML) é instalado numa das faces laterais (11B) do chassi (11) e em aproximadamente toda extensão; dito módulo da lona (ML) é formado por três rolos principais, quais sejam: rolo tracionador (R1), rolo direcionador (R2) e um rolo condutor (R3), todos montados em respectivos mancais (MC) que, por sua vez, são fixados em chapas estruturais (30A) e (30B), cada qual disposta numa das laterais do módulo (ML) e de configuração idêntica entre si, mais especificamente num formato similar a um L.
