SISTEMA AUTOMÁTICO DE AMOSTRAGEM CONTÍNUA EM LINHA PARA MISTURA DE COMBUSTÍVEIS LÍQUIDOS

Classificação IPC

Resumo técnico

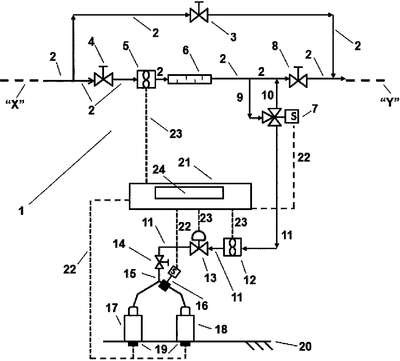

SISTEMA AUTOMÁTICO DE AMOSTRAGEM CONTÍNUA EM LINHA PARAMISTURA DE COMBUSTÍVEIS LÍQUIDOS, compreende um sistemaautomático de amostragem, controlado por CLP (21) e comandado portela/interface integrada ao CLP (21), modular e de fácil instalação 5 em sistemasde carregamento de combustíveis líquidos em distribuidoras e destina-se acoletar amostras de misturas de combustíveis na linha do processo durante todoo tempo de carregamento da mistura em compartimentos de caminhões tanque,compondo-se por um medidor de vazão de entrada da mistura tipo turbina (5) e10 um misturador estático (6) que homogeneíza o fluxo para ser amostrado poruma sonda (9), que desvia parte do fluxo da vazão da mistura por meio de umaválvula solenoide direcional de três vias e duas posições (7), direcionando ofluxo de amostragem a ser controlado por uma malha de controle de vazão deamostragem que recebe referência a partir do medidor de vazão de entrada da15 mistura (5); a malha de controle é constituída por um medidor de vazão deamostragem tipo turbina (12) e uma válvula de controle de vazão deamostragem com acionamento elétrico (13), que direciona o fluxo deamostragem por meio de tubulação em Y (15) e válvula solenóide direcional deduas vias e duas posições (16) para ser carregado em uma ou duas garrafas de20 amostragem de um litro cada (17) e (18) que armazenam as amostras.
