CÉLULA DE CAPTURA PARA TESTE ELÉTRICO

Classificação IPC

Resumo técnico

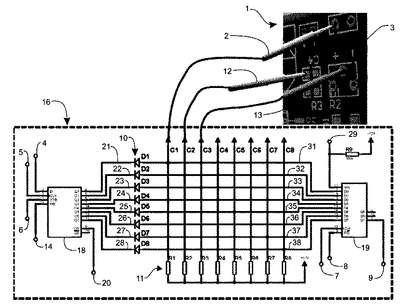

CÉLULA DE CAPTURA PARA TESTE ELÉTRICO Compreende um acoplamento matricial da saída de um registrador de deslocamento de escrita (18) com a entrada de um registrador de deslocamento de leitura (19), e funciona da seguinte maneira: a saída do registrador de deslocamento de escrita (18) é colocada em nível lógico 0 (sinal), os diodos (10) bloqueiam o retorno do sinal e os resistores (11) garantem o nível lógico 1 nas colunas, fazendo que o nível lógico 0 colocado em uma coluna ligada a uma sonda (2, 12 ou 13) possa ser lido pelo registrador de deslocamento de leitura (19), e os pinos de controle (4, 5, 6 e 14) permitem controlar as saídas (21, 22, 23, 24, 25, 26, 27 e 28), ao injetarem um sinal em uma ponteira (2) e monitorar a resposta do sinal nas outras ponteiras de teste (12 e 13), finalizando o processo de leitura, uma vez colocados os dados no registrador de deslocamento de escrita (18), os sinais são disponibilizados na matriz, que são lidos pelo registrador de deslocamento de leitura ao comando do sinal P/S (8), obtendo-se, com isso , uma fotografia elétrica das conexões fornecidas pelas sondas (2, 12 e 13), e cada Célula de Captura (16) tem capacidade de monitoramento de 8 ponteiras de teste e permite ser associadas em paralelo com outra Célula de Captura, podendo ser cascateada indefinidamente, e o cascateamento se dá ao acionar com nível lógico 1 os pinos 4 e 29, de uma Célula de Captura (16) para Teste Elétrico, aos pinos 20 e 9 da próxima Célula de Captura de Teste Elétrico, e com isso, permite gerar sinais e receber as respostas de placas de circuito impresso de qualquer tamanho em número de pontos, e para aferição das sondas o sinal OE (18) desliga as saídas do registrador de deslocamento de escrita (18) e as sondas são ligadas a uma placa condutiva (15) aterrada (17) para contagem das sondas ativas.
