FORNO COM SISTEMA DE MONTAGEM E VEDAÇÃO, BEM COMO GOTEJAMENTO PARA REDUÇÃO DE POLUENTES DA EMISSÃO DE FUMAÇA DE COMBUSTÃO

Classificação IPC

Resumo técnico

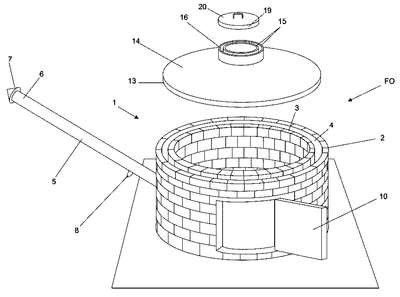

FORNO COM SISTEMA DE MONTAGEM E VEDAÇÃO, BEMCOMO GOTEJAMENTO PARA REDUÇÃO DE POLUENTES DAEMISSÃO DE FUMAÇA DE COMBUSTÃO Para facilitar a montagem, melhorar a vedação e reduzir emissão defumaça (F) decorrente da queima de madeira em forno (FO), naprodução de carvão vegetal. O forno (FO) possui paredes circularesconcêntricas, externa (2) e interna (3), formando um vão (4) receptorde manta térmica (11) e volume de areia (12). Possui um longo tubometálico (5) diagonal com extremidade superior (6) dotada dechaminé (7) e um gotejador (8) em ponto inferior, dito tubo (5)comunicante com o interior do forno (FO). O teto (14) possui abacircundante (13) e um bocal (14) dotado de canal (16) receptor devolume de areia (18), além de ser fechado por tampa (20). Pela aba(13) o teto (14) é recravado no seu volume de areia (12) bem como asaia (19) da tampa (20) é recravada no seu volume de areia (18),formando a montagem simplificada e a vedação. Durante a queima damadeira (M), a fumaça (F) decorrente, ao ser forçada pela grandeextensão do tubo metálico (5), resfria e liquefaz-se, escorrendo emforma de gotas (G) em um coletor. Dessa forma, é minimizada aemissão de fumaça (F) e reduzida a quantidade de resíduos poluentesno ar e no solo.
