ASPERSOR ROTATIVO DE FLUÍDO DE LIMPEZA, PARA FIXAÇÃO E USO EM TANQUES DE PROCESSAMENTO DE PRODUTOS QUÍMICOS

Classificação IPC

Resumo técnico

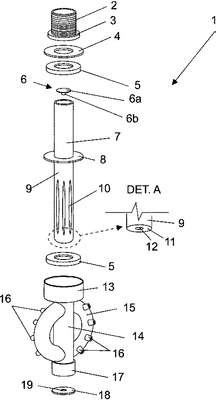

ASPERSOR ROTATIVO DE FLUÍDO DE LIMPEZA, PARA FIXAÇÃO E USO EM TANQUES DE PROCESSAMENTO DE PRODUTOS QUÍMICOS Para limpeza simultaneamente à minimização de atrito no funcionamento de um aspersor de fluido de limpeza (F), posicionado no interior de tanques de processamento de produtos químicos (T). Para tanto, o aspersor (1) possui um tubo giratório (14) com alças laterais (15) dotadas de bicos aspersores (16) girando através de um eixo de fixação (6) por um tubo central (7) rosqueado ao bocal interno da tampa (TA) do tanque (T). O fluido de limpeza (F) provindo do mangote (M) da tampa (TA), passa por uma estratégica folga (F) existente entre gaxetas (5) montadas na caixa superior (13) do tubo central (7), comunicante com os bicos aspersores (16) do tubo giratório (14).Essa folga (F) provoca uma camada lubrificante com a passagem constante do fluido de limpeza (FL), fazendo com o conjunto giratório do aspersor (1) (formado pela caixa superior (13), tubo giratório (14) com suas alças (15), base discoide (6a) e pino (6b) fixado ao tampão inferior (18) do referido tubo giratório (14), gire sem atritos e tenha maior vida útil, evitando manutenções.
