RELÉ DE ESTADO SÓLIDO E SISTEMA DE MOVIMENTAÇÃO DE UM VEÍCULO DE TRAÇÃO ELÉTRICA OU HÍBRIDA

Classificação IPC

Prioridades unionistas

Resumo técnico

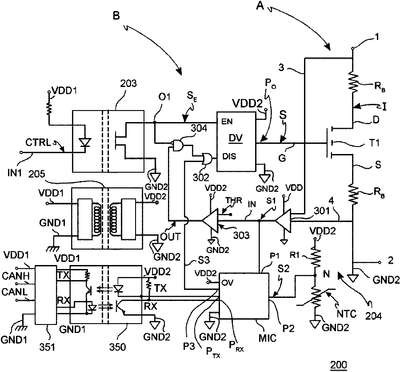

RELÉ DE ESTADO SÓLI DO E SI STEMA DE MOVI MENTAÇÃO DE UM VEÍ CULO DE TRAÇÃO ELÉTRI CA OU HÍBRIDA A presente invenção se refere a um relé de estado sólido (200; 300) atuado eletricamente para desconectar/conectar uma primeira porção de um circuito elétrico (102) de/a uma segunda porção de dito circuito elétrico (IV, M). O relé compreende: ao menos um dispositivo semicondutor de comutador de potência (T1) conectado entre um primeiro terminal elétrico (1) e um segundo terminal elétrico (2) do relé, e apresentando um terminal de comando (G); um bloco eletrônico de acionamento (203, DV) para gerar um sinal de comando (S) aplicado ao dito terminal de comando (G) do dispositivo de comutação (T1); um bloco eletrônico para a detecção de uma corrente (I) que atravessa o dispositivo de comutador (T1), o qual compreende um primeiro dispositivo eletrônico (301; 201) conectado aos terminais elétricos (1, 2) para gerar um primeiro sinal (S1) indicativo de uma diferença de potencial entre tais terminais gerada pela corrente (I) que atravessa a resistência total (Rtot) presente entre os terminais, a dita resistência total (Rtot) sendo a soma de uma primeira resistência (R DSON ) associada com o dispositivo de comutação (T1), no estado fechado, e das segundas resistências de conexão adesiva (R B ).
