MEDIDOR TELEMÉTRICO ELETRÔNICO DE VAZÃO DE FLUIDOS

Classificação IPC

Resumo técnico

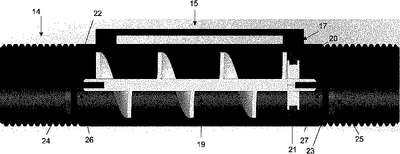

Medidor Telemétrico Eletrônico de Vazão de Fluidos destinado a medir a vazão de fluidos passantes em um meio de condução, em especial a água fria, objetivando também mensurar ainda a vazão de outros fluidos, de forma a processar e totalizar esta vazão, transmitindo-a posteriormente de forma telemétrica por meio de uma conexão sem fio conectada a outro dispositivo de pós-processamento, permitindo atingir de forma indireta o comando e de forma direta a supervisão e controle do sistema de fornecimento deste fluido, garantindo assim a operação, o funcionamento e a informação correta da vazão, ao fornecedor dos serviços que administra o equipamento e ao consumidor final, contendo um rotor helicoidal (19) com um ou mais dispositivos magnéticos (20) e (21) e sensores de medição (16) e (17) caracterizados por processar a vazão do fluido pela contagem do número de revoluções do rotor helicoidal (19) provocadas pelo volume de fluído deslocado dentro da câmara do rotor helicoidal (19), incrementando-a ou, opcionalmente, decrementando-a, de acordo com o acionamento dos sensores de medição (16) e (17) pelos dispositivos magnéticos (20) e (21), calculando de forma precisa a vazão do fluido, baseada no intervalo de tempo decorrido entre o acionamento do primeiro sensor de medição (16) e o segundo sensor de medição (17) ou vice-versa, no caso de decréscimo da totalização processada.RESUMO Medidor Telemétrico Eletrônico de Vazão de FluidosMedidor Telemétrico Eletrônico de Vazão de Fluidos destinado a medir a vazão de fluidos passantes em um meio de condução, em especial a água fria, objetivando também mensurar ainda a vazão de outros fluidos, de forma a processar e totalizar esta vazão, transmitindo-a posteriormente de forma telemétrica por meio de uma conexão sem fio conectada a outro dispositivo de pós-processamento, permitindo atingir de forma indireta o comando e de forma direta a supervisão e controle do sistema de fornecimento deste fluido, garantindo assim a operação, o funcionamento e a informação correta da vazão, ao fornecedor dos serviços que administra o equipamento e ao consumidor final, contendo um rotor helicoidal (19) com um ou mais dispositivos magnéticos (20) e (21) e sensores de medição (16) e (17) caracterizados por processar a vazão do fluido pela contagem do número de revoluções do rotor helicoidal (19) provocadas pelo volume de fluído deslocado dentro da câmara do rotor helicoidal (19), incrementando-a ou, opcionalmente, decrementando-a, de acordo com o acionamento dos sensores de medição (16) e (17) pelos dispositivos magnéticos (20) e (21), calculando de forma precisa a vazão do fluido, baseada no intervalo de tempo decorrido entre o acionamento do primeiro sensor de medição (16) e o segundo sensor de medição (17) ou vice-versa, no caso de decréscimo da totalização processada.
