SISTEMA ANTIARRASTO PARA CARRETAS DE TRÊS EIXOS

Classificação IPC

Resumo técnico

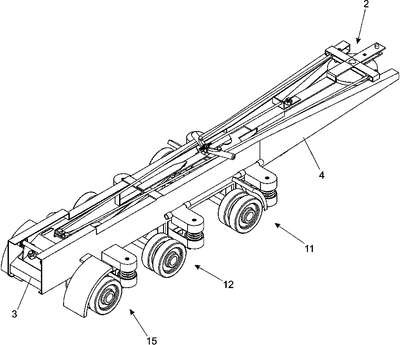

SISTEMA ANTIARRASTO PARA CARRETAS DE TRÊS EIXOS. Se refere a um sistema antiarrasto que mediante o movimento radial (a) do cavalo (1) e consequentemente da quinta roda (2) por meio de um cassete (3) deslizante no interior do chassi (4) da carreta (5) ou semirreboque, quanto realização de curva pelo aludido cavalo (1), traciona um mecanismo (M) que desloca dito cassete (3) à frente obrigando os carrinhos atuadores anterior (6) e posterior (7) com os respectivos rolamentos (8) a subirem a rampa frontal (9) e rampa intermediária (10) do cassete (3), levando e elevando consigo o primeiro (11) e o segundo (12) eixo, uma vez que estes estão ligados a ditos carrinhos atuadores (6, 7) por meio de alças (13) engastadas aos braços (14). O terceiro eixo (15) com rolamentos superiores (16) faz o movimento de descida da rampa distal (17) fixando firmemente a carroceria, o que atribui grande estabilidade ao conjunto uma vez que os primeiro (11) e segundo (12) eixos estão elevados. O Cavalo (1) também obriga um movimento inverso dos pneus do terceiro eixo (15) o que evita a queima de faixa.
